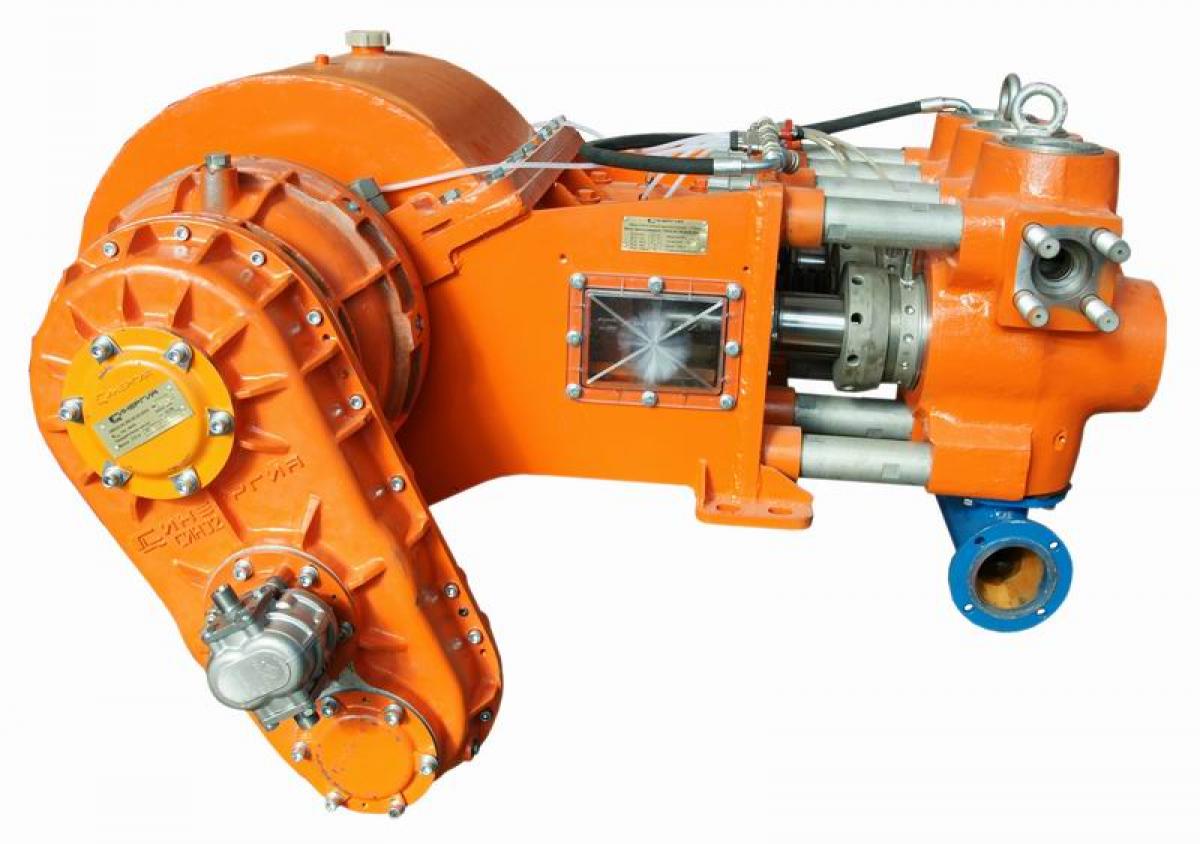

НАСОС  ТРЕХПЛУНЖЕРНЫЙ СИН-32



КАТАЛОГ  основных деталей и сборочных единиц



Назначение



Перекачивание различных жидкостей под высоким давлением. Используется в установках кислотной обработки скважин, гидропескоструйной перфорации, цементирования скважин, а также применяется в качестве бурового насоса.



Преимущества

Компактность и небольшой по сравнению с аналогами вес.
Взаимозаменяемые плунжера диаметром 100 и 125 мм с химически и эрозионностойкими покрытиями, а также уплотнения нескольких видов позволяют перекачивать различные жидкости в широком диапазоне характеристик.
Облегченное обслуживание и ремонт насоса за счет соединения гидроблока шпильками с корпусом.
Возможен привод насоса через навесной планетарный редуктор.



Технические характеристики



Полезная гидравлическая мощность, кВт  130
Диаметр плунжеров, мм 100, 125
Давление максимальное *, МПа при диаметре плунжеров
          100 мм 50
          125 мм 32
Наибольшая идеальная подача *, л/с (при частоте вращения вала насоса 220 об/мин.)
при диаметре плунжеров
          100 мм  11,5
          125 мм 18
Габариты, мм  1800х 1000х 800
Масса, кг  1 900



* значения параметров зависят от мощности привода и частоты вращения вала насоса.

Рис.1 Насос трехплунжерный СИН32.04.100.00.00.000

Насос трехплунжерный СИН32.04.100.00.00.000
№ поз.
на рис.		 Наименование Обозначение детали или узла Количество Рис.
1 Вал коренной СИН32.04.100.01.00.000СБ 1 2
2 Корпус СИН32.04.100.02.00.000СБ 1
3 Крышка СИН32.04.100.03.00.000СБ 1
4 Узел крейцкопфа СИН62.01.106.000СБ 3 3
5 Гидроузел СИН32.04.100.04.00.000СБ 1 5
6 Уплотнение корпуса СИН31.00.01.125.000СБ 3 4
7 Шпилька СИН32.04.100.00.00.002 8
8 Гайка СИН32.01.100.00.00.011 16
9 Шайба СИН32.04.100.00.00.008 8
10 Шпилька СИН32.04.100.00.00.015 4
11 Гайка М36х3-6Н.40Х.019 ГОСТ5915-70   4
12 Гайка М36х3-6Н.40Х.019 ГОСТ5916-70   4
13 Крышка СИН32.04.100.01.00.011 1
14 Прокладка СИН32.04.100.01.00.004 1
15 Крышка СИН32.04.100.00.00.004 2
16 Прокладка СИН32.04.100.00.00.003 2
17 Накладка СИН32.04.100.00.00.001 6
18 Крышка СИН62.01.100.017 1
19 Штифт СИН31.00.01.110.007 3







Таблица 1. Переменные данные насоса СИН32.04.100.00.00.000

Перекачиваемая среда Обозначение детали Конструктивные особенности
Неагрессивные аброзивосодержащие жидкости СИН32.04.100.00.00.000 диаметр пл. 100 мм, азотированный
Растворы кислот СИН32.04.100.00.00.000-04 диаметр пл. 100 мм, хромированный
Неагрессивные аброзивосодержащие жидкости СИН32.04.100.00.00.000-05 диаметр пл. 125 мм, азотированный
Растворы кислот СИН32.04.100.00.00.000-07 диаметр пл. 125 мм, хромированный









Рис.2 Вал коренной СИН32.04.100.01.00.000СБ





Вал коренной СИН32.04.100.01.00.000СБ
№ поз.
на рис.		 Наименование Обозначение детали или узла Количество
1 Вал СИН32.04.100.01.00.001 1
2 Эксцентрик СИН32.01.100.01.00.004 1
3 Эксцентрик СИН32.01.100.01.00.004-01 2
4 Шпонка СИН32.04.100.01.00.006 1
5 Стакан СИН32.04.100.01.00.013 1
6 Стакан СИН32.04.100.01.00.013-01 1
7 Втулка СИН32.04.100.01.00.007 1
8 Втулка СИН32.01.100.01.00.006 1
9 Кольцо СИН32.04.100.01.00.005 1
10 Кольцо СИН32.04.100.01.00.008 1
11 Тарелка СИН32.01.100.01.00.001 3
12 Кольцо СИН32.100.00.003 3
13 Шатун СИН32.04.100.01.03.002 3
14 Шайба СИН32.100.00.006А 1
15 Пластина СИН32.04.100.01.00.009 6
16 Шайба СИН32.04.100.01.02.001 1
17 Штифт СИН46.00.100.015 2
18 Втулка СИН32.04.100.01.03.001 3
19 Кольцо А92 ГОСТ13942-86   1
20 Подшипник 53620Н ГОСТ5721-75   2
21 Подшипник 32160Л ГОСТ8328-75   3



Рис.3 Узел крейцкопфа СИН62.01.106.000СБ  с осью СИН62.01.100.002 и кольцами 1Б70





Узел крейцкопфа СИН62.01.106.000СБ с осью СИН62.01.100.002 и кольцами 1Б70
№ поз. на рис. Наименование
 Обозначение детали или узла Количество
1 Крейцкопф СИН62.01.106.001 1
2 Тяга СИН32.04.100.04.02.002 1
3 Футорка СИН31.00.01.140.003 1
4 Штифт СИН31.00.01.140.004 1
5 Ось СИН62.01.100.002 1
6 Кольцо 1Б70 ГОСТ13940-86   2



Рис.4 Уплотнение корпуса СИН31.00.01.125.000СБ



Уплотнение корпуса СИН31.00.01.125.000СБ
№ поз. на рис. Наименование Обозначение детали или узла Количество
СИН31.00.01.125.000СБ (D пл. 100 мм)
1 Корпус уплотнения СИН31.00.01.125.001 1
2 Манжета СИН32.04.100.04.03.013 2
СИН31.00.01.125.000-01СБ (D пл. 125 мм)
1 Корпус уплотнения СИН31.00.01.125.001-01 1
2 Манжета СИН32.04.100.04.03.013-01 2



Рис.5 Гидроузел СИН32.04.100.04.00.000СБ





Гидроузел СИН32.04.100.04.00.000СБ
№ поз. на рис Наименование Обозначение детали или узла Количество Рис.
1 Коробка клапанная СИН31.00.01.00.015Т 1
2 Коллектор СИН32.04.100.04.01.000 1
3 Прокладка СИН32.04.03.00.002 1
4 Заглушка СИН32.04.100.04.01.003 1
5 Заглушка СИН31.00.01.150.002 3
6 Прокладка СИН32.100.01.001 1
7 Крышка СИН31.00.01.170.001 3
8 Кольцо СИН31.00.01.170.004 6
9 Манжета СИН31.100.026 6
10 Крышка СИН61.00.108.020 3
11 Пружина сжатия СИН32.100.01.002 6
12 Клапан СИН61.00.108.600-01 6
12

Клапан

(устанавливался на насосы, выпущенные до 2004 года)

 СИН31.100.170
 6
13 Седло клапана СИН31.100.028 6
14 Кольцо 108-115-46-2-4 ГОСТ18829-73/ ГОСТ9833-73
   6
15 Опора клапана СИН32.04.100.04.06.000 3
15 Опора клапана
(устанавливалась на насосы, выпущенные до 2004 года)		 СИН32.04.100.04.00.200 3
16 Кольцо СИН32.04.100.04.00.016 3
17 Манжета СИН32.100.01.006 3
18 Кольцо стопорное СИН32.04.100.04.00.001 3
СИН32.04.100.04.00.000СБ (D пл. 100 мм, азот)
19 Уплотнение плунжера СИН32.04.100.04.03.000 3 6
20 Плунжер СИН32.04.100.04.00.003А 3
СИН32.04.100.04.00.000-04СБ (D пл. 100 мм, хром)
19 Уплотнение плунжера СИН32.04.100.04.03.000-04 3 6
20 Плунжер СИН32.04.100.04.00.003А-03 3
СИН32.04.100.04.00.000-05СБ (D пл. 125 мм, азот)
19 Уплотнение плунжера СИН32.04.100.04.03.000-05 3 6
20 Плунжер СИН32.04.100.04.00.003А-02 3
СИН32.04.100.04.00.000-07СБ (D пл. 125 мм, хром)
19 Уплотнение плунжера СИН32.04.100.04.03.000-07 3 6
20 Плунжер СИН32.04.100.04.00.003А-05 3



Рис.6 Уплотнение плунжера СИН32.04.100.04.03.000СБ





№ поз. на рис Наименование Обозначение детали или узла Кол-во
СИН32.04.100.04.03.000СБ(D пл. 100 мм, азот)
1 Стакан СИН32.04.100.04.03.018 1
2 Гайка СИН32.04.100.04.03.017 1
3 Фонарь СИН32.04.100.04.03.006 1
4 Пакет уплотнений СИН32.04.100.04.03.100 1
СИН32.04.100.04.03.000СБ-04(D пл. 100 мм, хром)
1 Стакан СИН32.04.100.04.03.018 1
2 Гайка СИН32.04.100.04.03.017 1
3 Фонарь СИН32.04.100.04.03.006 1
4 Пакет уплотнений СИН32.04.100.04.03.100-04 1
СИН32.04.100.04.03.000СБ-05(D пл. 125 мм, азот)
1 Стакан СИН32.04.100.04.03.018-01 1
2 Гайка СИН32.04.100.04.03.017-01 1
3 Фонарь СИН32.04.100.04.03.006-01 1
4 Пакет уплотнений СИН32.04.100.04.03.100-05 1
СИН32.04.100.04.03.000СБ-07(D пл. 125 мм, хром)
1 Стакан СИН32.04.100.04.03.018-01 1
2 Гайка СИН32.04.100.04.03.017-01 1
3 Фонарь СИН32.04.100.04.03.006-01 1
4 Пакет уплотнений СИН32.04.100.04.03.100-07 1



Рис.7 Пакет уплотнения СИН32.04.100.04.03.100СБ

№ поз. на рис. Наименование Обозначение детали или узла Кол-во
СИН32.04.100.04.03.100СБ (Азот. Dпл. 100мм)
1 Кольцо  СИН32.04.100.04.03.003  1
2 Кольцо  СИН32.04.100.04.03.004  1
3 Кольцо  СИН32.04.100.04.03.012  1
4 Манжета  СИН32.04.100.04.03.013  2
5 Кольцо 120-125-30-2-4 ГОСТ9833-73/ГОСТ18829    1
6 Манжета 100х125 ГОСТ 22704-77   5
СИН32.04.100.04.03.100СБ-04 (Хром. Dпл. 100мм)
1 Кольцо  СИН32.04.100.04.03.003  1
2 Кольцо  СИН32.04.100.04.03.004  1
3 Кольцо  СИН32.04.100.04.03.012  1
4 Манжета  СИН32.04.100.04.03.013  2
5 Кольцо 120-125-30-2-4 ГОСТ9833-73/ГОСТ18829    1
6 Манжета СИН32.04.100.04.03.014  6
СИН32.04.100.04.03.100СБ-05 (Азот. Dпл. 125мм)
1 Кольцо  СИН32.04.100.04.03.003-01  1
2 Кольцо  СИН32.04.100.04.03.004-01 1
3 Кольцо  СИН32.04.100.04.03.012-01 1
4 Манжета  СИН32.04.100.04.03.013-01  2
5 Кольцо 140-145-30-2-4 ГОСТ9833-73/ГОСТ18829   1
6 Манжета 100х125 ГОСТ 22704-77    5
СИН32.04.100.04.03.100СБ-07 (Хром. Dпл. 125мм)
1 Кольцо  СИН32.04.100.04.03.003-01  1
2 Кольцо  СИН32.04.100.04.03.004-01  1
3 Кольцо  СИН32.04.100.04.03.012-01  1
4 Манжета  СИН32.04.100.04.03.013-01 2
5 Кольцо 120-125-30-2-4 ГОСТ9833-73/ГОСТ18829    1
6 Манжета  СИН32.04.100.04.03.016  6



                                                                                                                   Рис.8                                                               Рис.9

                                                                                                Клапан СИН61.00.108.600-01СБ                              Клапан СИН31.100.170СБ







Рис.8 Клапан СИН61.00.108.600-01СБ
№ поз. на рис. Наименование Обозначение детали или узла Количество
1 Корпус клапана СИН61.00.108.601-01 1
2 Прокладка СИН61.00.108.602-01 1



Рис. 9 Клапан СИН31.100.170СБ
№ поз. на рис. Наименование Обозначение детали или узла Количество
1 Клапан СИН31.100.171 1
2 Прокладка СИН31.100.172 1
3 Крышка СИН31.100.173 1
4 Болт СИН31.100.177м 1
5 Шайба 1.27.65Г.05 ГОСТ6402-70   1
