НАСОС ЦЕМЕНТИРОВОЧНЫЙ ЦН 26-32

Каталог деталей и сборочных единиц

ОБЩИЕ СВЕДЕНИЯ

Насос ЦН 26-32 горизонтальный, двухпоршневой, двухстороннего действия, со встроенным червячным редуктором предназначен для подачи различных жидких сред (вода, глинистый и цементный растворы и другие жидкости) при проведении цементирования скважин в процессе бурения и ремонта, а также при проведении других промывочно-продавочных работ в нефтяных и газовых скважинах.

Насос ЦН 26-32 по своим техническим характеристикам, габаритным и присоединительным размерам полностью взаимозаменяем с насосом 9Т. Взаимозаменяемость узлов и деталей отражена в настоящем каталоге.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

                   1. Диаметры применяемых цилиндровых втулоки поршней, мм.................................. 100/115/127

                   2. Идеальная подача насоса, дм3/с:
                                  - наибольшая ...................................................................................................... 15,6/21,2/26,0
                                  - наименьшая....................................................................................................... 2,96/4,03/4/99

                              Полезная мощность, кВт ......................................................................................................108

                   3. Наибольшее давление, МПа
                                  - при наибольшей подаче.......................................................................................... 7,5/5,5/4,5
                                  - при наименьшей подаче ......................................................................................... 32/23/18,5

                   4. Частота вращения коренного вала насоса (Число двойных ходов поршня в минуту), мин-1
                                  - наибольшая .........................................................................................................................133
                                  - наименьшая.........................................................................................................................25,2

                   5. Полезная мощность, кВт ..............................................................................................................108

                   6. Ход поршня, мм.............................................................................................................................250

                   7. Передаточное число глобоидной передачи. .............................................................................20,5

                   8. Диаметр условный трубы, мм
                                  - всасывающей........................................................................................................................100
                                  - нагнетательной.......................................................................................................................50

                    9. Габаритные размеры, мм
                                  – длина ...................................................................................................................................2570
                                  – ширина ..................................................................................................................................720
                                  – высота..................................................................................................................................2262

                      10. Масса, кг...................................................................................................................................2600

Примечание:
Допустимое уменьшение подачи не более 20%. Наибольшие давления ограничены предохранительным клапаном.

УСТРОЙСТВО

Насос ЦН 26-32 (рис.1) состоит из двух основных частей приводной 1 и гидравлической 2. Гидравлическая часть насоса закрыта защитным кожухом 3. Пуск и остановка насоса производится приводным двигателем.

Приводная часть насоса представляет собой глобоидный редуктор с кривошипно шатунным механизмом, расположенными в литом корпусе. Наличие верхней съемной крышки и люков с крышками обеспечивает доступ к деталям приводной части для их осмотра и разборки. Смазка приводной части осуществляется шестеренчатым насосом, который закреплен на торцовой крышке картера станины и приводится во твращение от червяка глобоидной передачи.

Гидравлическая часть состоит из двух литых клапанных коробок сваренных в единый блок, сменных цилиндровых втулок, поршней, штоков, клапанов, приемного и нагнетательного коллектора.

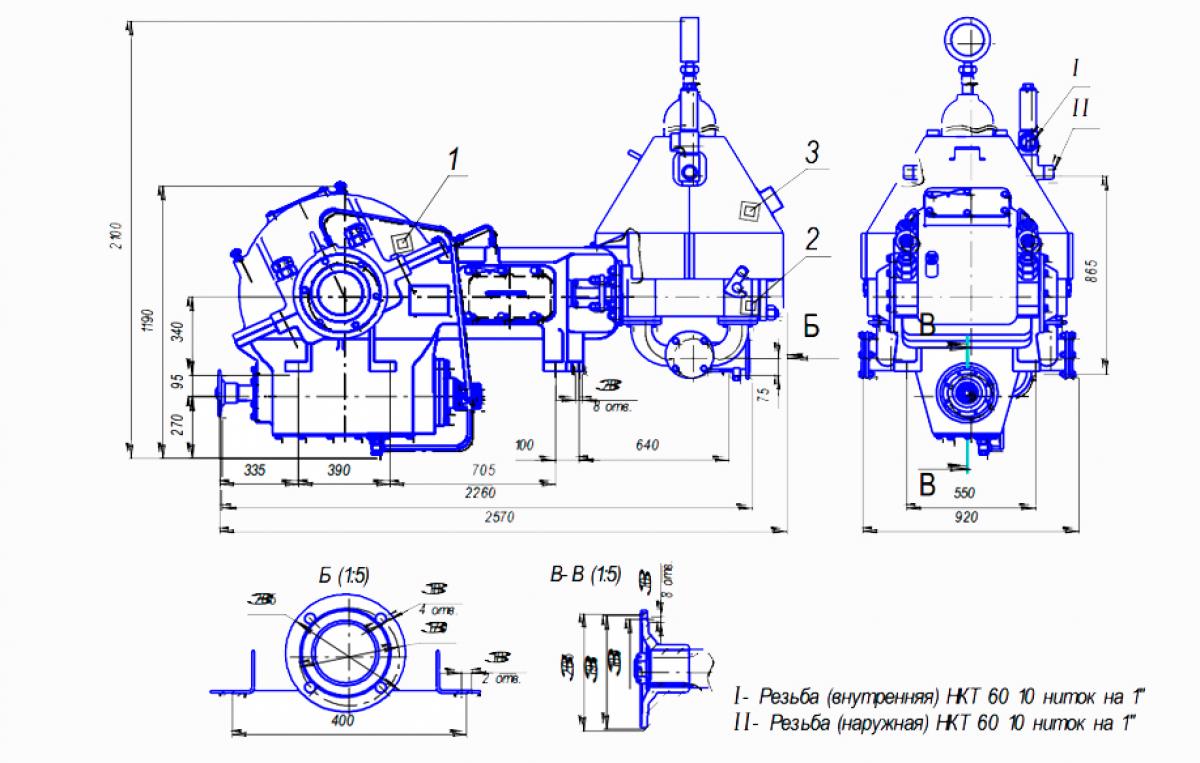

Рис. 1 Насос ЦН 26 - 32. Общий вид

Четыре всасывающих и четыре нагнетательных клапана выполнены по единой конструктивной схеме и имеют одинаковые размеры, что обеспечивает их полную взаимозаменяемость.

Изменение давления и подачи на выходе обеспечивается сменой цилиндровых втулок и поршней насоса. Перечень сменных узлов и деталей, порядок и условия комплектования ими насосов приведен в приложении 1.

Поршень представляет собой стальной сердечник, гуммированный резиной, который закреплен на штоке гайкой и контргайкой. Уплотнение осуществляется резиновой манжетой. Коллектор нагнетательный имеет воздушный колпак, который сглаживает пульсации давления перекачиваемой жидкости.

Предохранительный клапан обеспечивает безопасность работы насоса При превышении давления на 10% сверх рабочего происходит срез предохранительного гвоздя, оттарированного заводом-изготовителем на соответствующее давление, и открывается сливное отверстие для выхода жидкости.

Разделитель с манометром установлен на нагнетательном коллекторе. Он предотвращает попадание перекачиваемой жидкости в манометр, полость которого заполнена маслом.

ПРИВОДНАЯ ЧАСТЬ

Рис. 2 лист 1 .Приводная часть ЦН 01.00.000

Рис . 2 лист 2 . Приводная часть ЦН 01.00.000

СБОРОЧНЫЕ ЕДИНИЦЫ ПРИВОДНОЙ ЧАСТИ

Рис . 3 Колесочервячное ЦН 01.01.000

Рис . 4 Шатун ЦН 01.02.000

Рис . 5 Крейцкопф ЦН 01.09.000

Рис . 6 Гидравлическая часть ЦН 02.00.000

СБОРОЧНЫЕ ЕДИНИЦЫ ГИДРАВЛИЧЕСКОЙ ЧАСТИ

Рис. 7 Блок клапаных коробок ЦН 02.01.000

Рис. 8 Клапан предохранительный ЦН 02.04.000

Рис. 9 Клапан ЦН 02.05.000

Рис. 10 Клапан НЦ 02.05.000

Рис. 1 Поршень ЦН 02.07.000

Рис. 12 Разделитель ЦН 02.08.000

Рис. 13 Семник седел клапанов СК 00.000

Рис. 14 Съемник втулок цилиндровых

ПРИЛОЖЕНИЕ 1: СМЕННЫЕ УЗЛЫ И ДЕТАЛИ

В скобках указан размер при изготовлении предохранительного гвоздя изготовленного из Стали 3 ГОСТ 380-88
