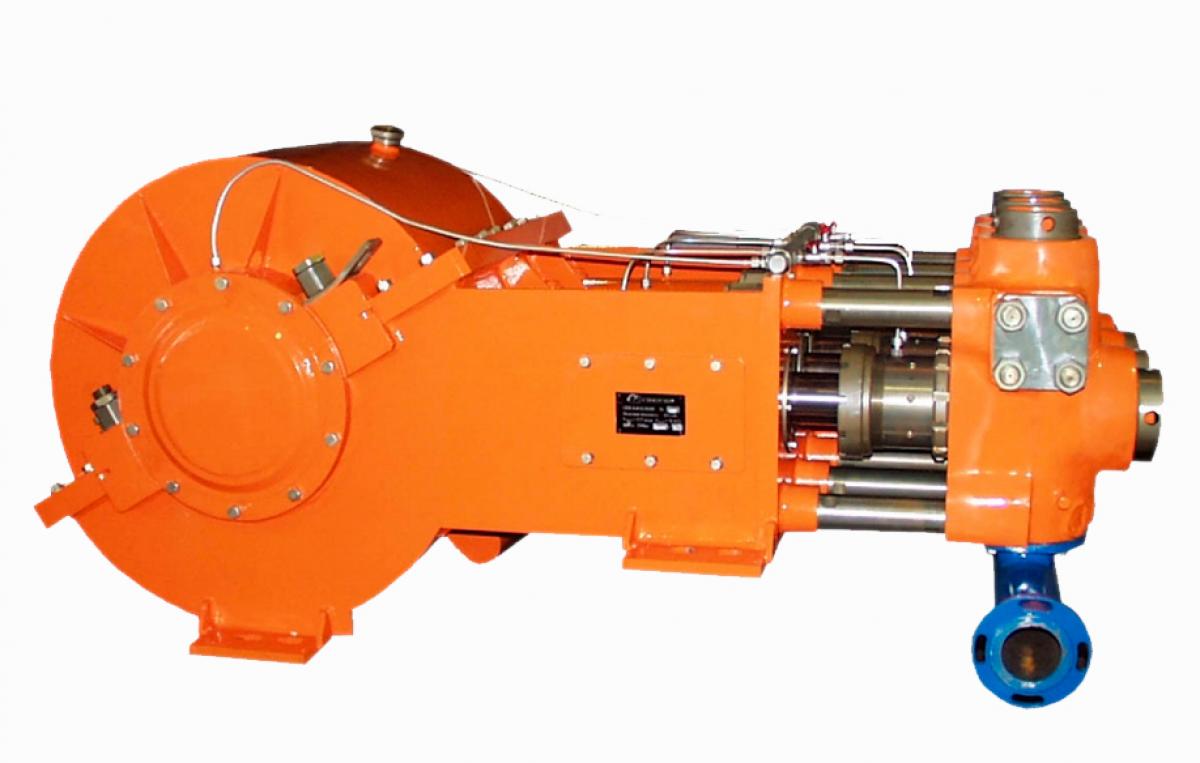

НАСОС  ТРЕХПЛУНЖЕРНЫЙ СИН-31

КАТАЛОГ  основных деталей и сборочных единиц



Назначение

Перекачивание различных жидкостей под высоким давлением. Используется в установках гидравлического разрыва пластов, гидропескоструйной перфорации, цементирования скважин, а также применяется в качестве бурового насоса.

Преимущества

Создание давлений до 100 МПа.

Компактность и небольшой по сравнению с аналогами вес.

Облегченное обслуживание и ремонт насоса за счет соединения гидроблока шпильками с корпусом.

Возможность перекачивать различные жидкости за счет применения плунжеров с химически и эрозионно-стойкими покрытиями и уплотнений стойких к агрессивным средам.

Технические характеристики

Полезная гидравлическая мощность (не менее), кВт 420 420 420
Диаметр плунжеров, мм 80 100 125
Давление максимальное *, МПа  10 70 45
Наибольшая идеальная подача*
(при частоте вращения вала насоса 240 об/мин), л/с 		 12,06 18,84 29,44
Габариты насоса, мм 2370х1100х1000
Масса насоса, кг 2 900



* значения параметров зависят от мощности привода и частоты вращения вала
насоса

Примечание: по желанию заказчика насос переоборудуется под конкретные условия эксплуатации и оснащается гидравлическим съемником седел

Рис 1. Насос трехплунжерный СИН31 ГОСТ 12052-90

Исполнение № поз.
на рис.		 Наименование Обозначение Кол-во Рис. Конструктивные
Особенности
  1 Вал коренной   1 2
  2 Корпус СИН31.00.01.110.000 1 1
  3 Крышка СИН31.00.01.111.000 1 1
  4 Уплотнение корпуса СИН31.00.01.195.000 3 4
  5 Шпилька СИН31.00.01.100.002-02 8 1
  6 Крышка СИН31.00.01.100.012 2 1
  7 Шнур 1-4с ф5 ГОСТ 6467-79 L=960   2 1
  8 Шнур 1-4с ф5 ГОСТ 6467-79 L=1330   2 1
  9 Крышка СИН31.00.01.100.022 1 1
  10 Проушина СИН31.00.01.100.023 2 1
  11 Крышка СИН31.00.01.100.021 1 1
  12 Накладка СИН31.00.01.110.004 6 1
  13 Штифт СИН31.00.01.110.007 3 1
  14 Гайка СИН32.01.100.00.00.011 16 1
  15 Заглушка СИН31.00.01.150.002Б 1 1
  16 Прокладка СИН31.00.01.150.004 4 1
  17 Гайка СИН31.00.01.110.013 8 1
  18 Манжета 1,2-180х220-5 ГОСТ8752-79   1 1
  19 Шпилька М42х-3g.155 ГОСТ22035-76   4 1
  24 Сапун 20УХЛ4 ОСТГ 45-2-86   1 1
СИН31.00.01.000.000-02
(100 мм, азот)		 21 Узел крейцкопфа
(уст. до июля 2012, на насосы до зав.254)		 СИН31.00.01.141.000 3
21 Узел крейцкопфа
(уст. с июля 2012, на насосы с зав.№255)		 СИН31.00.01.142.000 3 3
22 Гидроузел СИН31.00.01.170.000 1 5
23 Шпилька СИН31.00.01.03.00.006 8 1
СИН31.00.01.000.000-03
(125 мм, азот)		 21 Узел крейцкопфа
(уст. до июля 2012, на насосы до зав.254)		 СИН31.00.01.141.000 3
21 Узел крейцкопфа
(уст. с июля 2012, на насосы с зав.№255)		 СИН31.00.01.142.000 3 3
22 Гидроузел СИН31.00.01.170.000-01 1 5
23 Шпилька СИН31.01.03.00.006 8 1
СИН31.00.01.000.000-04
(100 мм, хром)		 21 Узел крейцкопфа
(уст. до июля 2012, на насосы до зав.254)		 СИН31.00.01.141.000 3
21 Узел крейцкопфа
(уст. с июля 2012, на насосы с зав.№255)		 СИН31.00.01.142.000 3 3
22 Гидроузел СИН31.00.01.170.000-02 1 5
23 Шпилька СИН31.01.03.00.006 8 2
СИН31.00.01.000.000-05
(125 мм, хром)		 21 Узел крейцкопфа
(уст. до июля 2012, на насосы до зав.254)		 СИН31.00.01.141.000 3
21 Узел крейцкопфа
(уст. с июля 2012, на насосы с зав.№255)		 СИН31.00.01.142.000 3 3
22 Гидроузел СИН31.00.01.170.000-03 1 5
23 Шпилька СИН31.01.03.00.006 8 2
СИН31.00.01.000.000-06
(80 мм, азот)		 21 Узел крейцкопфа
(уст. до июля 2012, на насосы до зав.254)		 СИН31.00.01.141.000-01 3
21 Узел крейцкопфа
(уст. с июля 2012, на насосы с зав.№255)		 СИН31.00.01.142.000-01 3 3
22 Гидроузел СИН31.00.01.170.000-04 1 5
23 Шпилька СИН31.01.03.00.013 8 1
СИН31.00.01.000.000-09
(80 мм, азот)		 21 Узел крейцкопфа
(уст. до июля 2012, на насосы до зав.254)		 СИН31.00.01.141.000-01 3
21 Узел крейцкопфа
(уст. с июля 2012, на насосы с зав.№255)		 СИН31.00.01.142.000-01 3 3
22 Гидроузел СИН31.00.01.170.000-07 1 5
23 Шпилька СИН31.01.03.00.006 8 1









 Рис.2 Вал коренной

№ поз.
на рис.		 Наименование Обозначение Количество
1 Вал СИН31.00.01.100.001 1
2 Шатун СИН31.100.191 3
3 Эксцентрик СИН31.00.01.100.016-01 2
4 Эксцентрик СИН31.00.01.100.016 1
5 Опора коренного вала СИН31.00.01.100.019 2
6 Втулка СИН31.100.192 3
7 Кольцо СИН31.00.01.100.005 1
8 Кольцо СИН31.00.01.100.005-01 1
9 Кольцо СИН31.00.01.100.004-01 1
10 Шайба СИН31.00.01.100.011 1
11 Кольцо СИН31.00.01.100.004 1
12 Пластина СИН31.100.073 12
13 Кольцо А 200.019 ГОСТ13940-86   1
14 Подшипник 3540 ГОСТ5721-75   2
15 Подшипник 2092992М   3
16 Шпонка СИН31.00.01.100.017 1









Рис.3 Узел крейцкопфа СИН31.00.01.142.000



№ поз.
на рис.		 Наименование Обозначение Количество
1 Крейцкопф СИН31.00.01.140.001А-01 1
2 Хомут СИН31.00.104.010 1
СИН31.00.01.142.000
3 Тяга СИН31.00.01.141.001-02 1
4 Упор СИН61.01.103.002 1
5 Футорка СИН61.01.103.003 1
6 Штифт СИН61.01.103.005 1
СИН31.00.01.142.000-01
3 Тяга СИН31.00.01.141.001-03 1
4 Упор СИН31.00.01.141.002 1
5 Футорка СИН31.00.01140.006 1
6 Штифт СИН31.00.01.140.007 1









Рис.4 Уплотнение корпуса СИН31.00.01.195.000



№ поз. на
рис.		 Наименование Обозначение детали или узла Количество
1 Корпус СИН31.00.01.195.001 1
2 Кольцо СИН31.00.01.195.002 1
3 Кольцо СИН31.00.01.195.003 1
4 Чехол СИН61.01.104.003 1
5 Стяжка кабельная неоткрывающаяся
ALT-300S пластмассовая, черная		   1
6 Кольцо 155-160-36-2-3 ГОСТ9833-73/ГОСТ18829-73   1









Рис.5 Гидроузел СИН31.00.01.170.000

№ поз.
на рис.		 Наименование Обозначение  Количество Рис
1 Коллектор СИН31.00.01.150.000 1
2 Кольцо 135-145-46-2-3 ГОСТ9833-73/ГОСТ18829-73   3
3 Пружина сжатия СИН32.100.01.002 6
СИН31.100.01.170.000 (Dпл. 100мм, азот)
4 Уплотнение плунжера СИН31.00.01.130.000 3 6
5 Клапан СИН31.100.170 6 8
6 Опора СИН32.04.100.04.00.200 6
7 Коробка клапанная СИН31.00.01.00.015Т 1
8 Крышка СИН31.00.01.170.001А 6
9 Седло клапана СИН31.100.028 6
10 Плунжер СИН61.01.108.003 3
11 Манжета СИН31.100.026 6
12 Манжета СИН32.100.01.006 3
13 Кольцо СИН32.04.100.04.00.016 3
14 Кольцо СИН31.00.01.170.004 6
15 Кольцо 108-115-46-2-4 ГОСТ18829-73/ГОСТ9833-73   6
СИН31.100.01.170.000-01 (Dпл. 125мм, азот)
4 Уплотнение плунжера СИН31.00.01.130.000-01 3 6
5 Клапан СИН61.00.108.600-01 6 9
6 Опора СИН32.04.100.04.06.000 6
7 Коробка клапанная СИН31.00.01.00.015Т 1
8 Крышка СИН61.00.108.020 6
9 Седло клапана СИН31.100.028 6
10 Плунжер СИН61.01.108.003-01 3
11 Манжета СИН31.100.026 6
12 Манжета СИН32.100.01.006 3
13 Кольцо СИН32.04.100.04.00.016 3
14 Кольцо СИН31.00.01.170.004 6
15 Кольцо 108-115-46-2-4 ГОСТ18829-73/ГОСТ9833-73   6
СИН31.100.01.170.000-02 (Dпл. 100мм, хром)
4 Уплотнение плунжера СИН31.00.01.130.000-02 3 6
5 Клапан СИН31.100.170 6 8
6 Опора СИН32.04.100.04.00.200 6
7 Коробка клапанная СИН31.00.01.00.015Т 1
8 Крышка СИН31.00.01.170.001А 6
9 Седло клапана СИН31.100.028 6
10 Плунжер СИН61.01.108.003-02 3
11 Манжета СИН31.100.026 6
12 Манжета СИН32.100.01.006 3
13 Кольцо СИН32.04.100.04.00.016 3
14 Кольцо СИН31.00.01.170.004 6
15 Кольцо 108-115-46-2-4 ГОСТ18829-73/ГОСТ9833-73   6
СИН31.100.01.170.000-03 (Dпл. 125мм, хром)
4 Уплотнение плунжера СИН31.00.01.130.000-03 3 6
5 Клапан СИН61.00.108.600-01 6 9
6 Опора СИН32.04.100.04.06.000 6
7 Коробка клапанная СИН31.00.01.00.015Т 1
8 Крышка СИН61.00.108.020 6
9 Седло клапана СИН31.100.028 6
10 Плунжер СИН61.01.108.003-03 3
11 Манжета СИН31.100.026 6
12 Манжета СИН32.100.01.006 3
13 Кольцо СИН32.04.100.04.00.016 3
14 Кольцо СИН31.00.01.170.004 6
15 Кольцо 108-115-46-2-4 ГОСТ18829-73/ГОСТ9833-73   6
СИН31.100.01.170.000-04 (Dпл. 80мм, азот)
4 Уплотнение плунжера СИН31.00.01.130.000-04 3 6
5 Клапан СИН31.00.01.170.100 6 8
6 Опора СИН32.04.100.04.00.200 6
7 Коробка клапанная СИН31.00.01.170.007А 1
8 Крышка СИН31.00.01.170.006 6
9 Седло клапана СИН31.00.01.170.008 6
10 Плунжер СИН31.00.01.100.025-01 3
11 Манжета СИН31.00.01.170.009 6
12 Манжета СИН31.00.01.170.011 3
13 Кольцо СИН31.00.01.170.012 3
14 Кольцо СИН31.00.01.170.013 6
15 Кольцо СИН35.100.01.003 6
СИН31.100.01.170.000-07 (Dпл. 80мм)
4 Уплотнение плунжера СИН31.00.01.130.000-05 3 6
5 Клапан СИН31.100.170 6 8
6 Опора СИН32.04.100.04.00.200 6
7 Коробка клапанная СИН31.00.01.00.015Т 1
8 Крышка СИН31.00.01.170.001А 6
9 Седло клапана СИН31.100.028 6
10 Плунжер СИН31.00.01.100.025-01 3
11 Манжета СИН31.100.026 6
12 Манжета СИН32.100.01.006 3
13 Кольцо СИН32.04.100.04.00.016 3
14 Кольцо СИН31.00.01.170.004 6
15 Кольцо 108-115-46-2-4 ГОСТ18829-73/ГОСТ9833-73   6



Рис 6 Уплотнение плунжера СИН31.00.01.130.000

№ поз. на
рис.		 Наименование Обозначение Количество
СИН31.00.01.130.000(D пл.100 мм, азот)
1 Стакан СИН31.00.01.130.024 1
2 Гайка СИН32.04.100.04.03.017 1
3 Кольцо СИН32.04.100.04.03.012 1
4 Фонарь СИН32.04.100.04.03.006 1
5 Пакет уплотнения СИН31.00.01.130.100 1
СИН31.00.01.130.000-01(D пл. 125 мм, азот)
1 Стакан СИН31.00.01.130.024-01 1
2 Гайка СИН32.04.100.04.03.017-01 1
3 Кольцо СИН32.04.100.04.03.012-01 1
4 Фонарь СИН32.04.100.04.03.006-01 1
5 Пакет уплотнения СИН31.00.01.130.100-01 1

1 Стакан СИН31.00.01.130.024 1
2 Гайка СИН32.04.100.04.03.017 1
3 Кольцо СИН32.04.100.04.03.012 1
4 Фонарь СИН32.04.100.04.03.006 1
5 Пакет уплотнения СИН31.00.01.130.100-02 1
СИН31.00.01.130.000-03 (D пл. 125 мм, хром)
1 Стакан СИН31.00.01.130.024-01 1
2 Гайка СИН32.04.100.04.03.017-01 1
3 Кольцо СИН32.04.100.04.03.012-01 1
4 Фонарь СИН32.04.100.04.03.006-01 1
5 Пакет уплотнения СИН31.00.01.130.100-03 1
СИН31.00.01.130.000-04 (D пл. 80 мм, азот)
1 Стакан СИН31.00.01.130.021 1
2 Гайка СИН31.00.01.130.015 1
3 Кольцо СИН31.00.01.130.022 1
4 Фонарь СИН31.00.01.130.018 1
5 Пакет уплотнения СИН31.00.01.130.100-04 1
СИН31.00.01.130.000СБ-05 (D пл. 80 мм, азот)
1 Стакан СИН31.00.01.130.024-02 1
2 Гайка СИН31.00.01.130.015 1
3 Кольцо СИН31.00.01.130.022 1
4 Фонарь СИН31.00.01.130.018 1
5 Пакет уплотнения СИН31.00.01.130.100-04 1









Рис. 7 Пакет уплотнения СИН31.00.01.130.100



№ поз. на
рис.		 Наименование Обозначение Количество
СИН31.00.01.130.100 (D пл. 100 мм, азот)
1 Кольцо СИН61.00.108.415 1
2 Кольцо СИН61.00.108.414 1
3 Манжета СИН32.04.100.04.03.013 2
4 Кольцо 120-125-30-2-4 ГОСТ9833-73/ГОСТ18829-73   1
5 Манжета М100х125 ГОСТ22704-77   7
СИН31.00.01.130.100-01(D пл. 125 мм, азот)
1 Кольцо СИН61.00.108.415-01 1
2 Кольцо СИН61.00.108.414-01 1
3 Манжета СИН32.04.100.04.03.013-01 2
4 Кольцо 140-145-30-2-4 ГОСТ9833-73/ГОСТ18829-73   1
5 Манжета М125х145 ГОСТ22704-77   7
СИН31.00.01.130.100-02(D пл. 100 мм, хром)
1 Кольцо СИН32.04.100.04.03.003 1
2 Кольцо СИН32.04.100.04.03.004 1
3 Манжета СИН32.04.100.04.03.013 2
4 Кольцо 120-125-30-2-4 ГОСТ9833-73/ГОСТ18829-73   1
5 Манжета СИН32.04.100.04.03.014 7
СИН31.00.01.130.100-03(D пл. 125 мм, хром)
1 Кольцо СИН32.04.100.04.03.003-01 1
2 Кольцо СИН32.04.100.04.03.004-01 1
3 Манжета СИН32.04.100.04.03.013-01 2
4 Кольцо 140-145-30-2-4 ГОСТ9833-73/ГОСТ18829-73   1
5 Манжета  СИН32.04.100.04.03.016 7
СИН31.00.01.130.100-04(D пл. 80 мм, азот)
1 Кольцо нажимное СИН31.00.01.130.016 1
2 Кольцо опорное СИН31.00.01.130.017 1
3 Манжета СИН31.00.01.130.023 2
4 Кольцо 099-105-36-2-4 ГОСТ9833-73/ГОСТ18829-73   1
5 Манжета М80х105 ГОСТ22704-77    9









Рис 8. Клапан



№ поз.
на рис.		 Наименование Обозначение Кол-во
Клапан СИН31.100.170
1 Клапан СИН31.100.171 1
2 Прокладка СИН31.100.172 1
3 Крышка СИН31.100.173 1
4 Болт СИН31.100.177 1
5 Шайба1.27.65Г.05ГОСТ6402-70   1
Клапан СИН31.00.01.170.100
1 Клапан СИН31.00.01.170.001 1
2 Прокладка СИН35.100.01.106 1
3 Крышка СИН35.100.01.107 1
4 Болт СИН31.00.01.170.102 1
5 Шайба 27.65Г.019 ГОСТ6402-70   1









Рис. 9 Клапан СИН61.00.108.600-01

№ поз.
на рис.		 Наименование Обозначение детали или узла Количество
1 Корпус клапана СИН61.00.108.601-01 1
2 Прокладка СИН61.00.108.602-01 1
