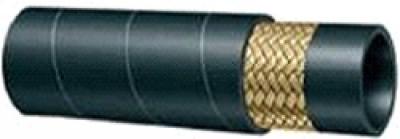

Рукав высокого давления 1SN



Описание изделия: Рукав высокого давления с одной металлической оплеткой из латунированной проволоки. По своей конструкции и важнейшим показателям он близок к требованиям ГОСТ 6286-73. Рукав был подвергнут динамическим испытаниям при рабочем давлении, удовлетворяющем требованиям ГОСТ 6286-73.

Способ опрессовки: У рукава тонкий наружных слой резины, что позволяет производить армирование рукавов без предварительной зачистки наружного резинового слоя.

Стандарт: EN 853 1SN, ISO 1436-1 1SN/R1AT, SAE 100 R1AT.

Внутренний рукав: Синтетическая маслоупорная резина.

Усиление: Одна высокопрочная стальная оплётка.

Наружный слой: Синтетическая экологически прочная резина.

Применение: Предназначены для применения в качестве гибких трубопроводов в гидросистемах среднего и высокого давления различных машин и агрегатов (горно-шахтное оборудование, строительные, дорожные, сельскохозяйственные машины, тракторы, станки и т. п.).

Фитинги: Запрессованные, MULTIFIT.

Температурный режим: -40°С до +100°С. Кратковременно до +120°С.

Рекомендованные жидкие материалы: Рукав предназначен для работы с гидравлическими жидкостями по ISO 6743-4 (Минеральные, растительные и сурепные масла, масла на основе гликоля и полигликоля, синтетические масла на основе сложного эфира, водоэмульсионные масла) в диапазоне от -40 до +100 С, а также для эмульсий масла и воды в диапазоне от -40 до +70 С.



Доступные модификации рукавов высокого давления (РВД) 1SN в Самаре



Наименование DN inch мм dash ВДУ (мм) ВДР (мм) НРД (bar) МРИ (мм) Вес (гр/м)
Рукав 3/16” 1SN 250bar 5 3/16 4.8 3 9.5 11.5 250 89 195
Рукав 1/4” 1SN 225bar 6 1/4 6.4 4 11.2 13.2 225 100 220
Рукав 5/16” 1SN 215bar 8 5/16 7.9 5 12.8 14.8 215 114 270
Рукав 3/8” 1SN 180bar 10 3/8 9.5 6 15.1 17.1 180 127 340
Рукав 1/2” 1SN 160bar 12 1/2 12.7 8 18.1 20.1 160 178 410
Рукав 5/8” 1SN 130bar 16 5/8 15.9 10 21.3 23.3 130 200 510
Рукав 3/4” 1SN 105bar 19 3/4 19.0 12 25.3 27.3 105 240 620
Рукав 1” 1SN 88bar 25 1 25.4 16 33.1 35.1 88 300 930
Рукав 1.1/4” 1SN 63bar 31 1 1/4 31.8 20 40.6 43.3 63 419 1250
Рукав 1.1/2” 1SN 50bar 38 1 1/2 38.1 24 47.0 49.7 50 500 1600
Рукав 2” 1SN 40bar 51 2 50.8 32 60.4 63.1 40 630 2200
Рукав 2.3/8” 1SN 35bar 60 2 3/8 60,0 38 68.8 71.5 35 650 2245
