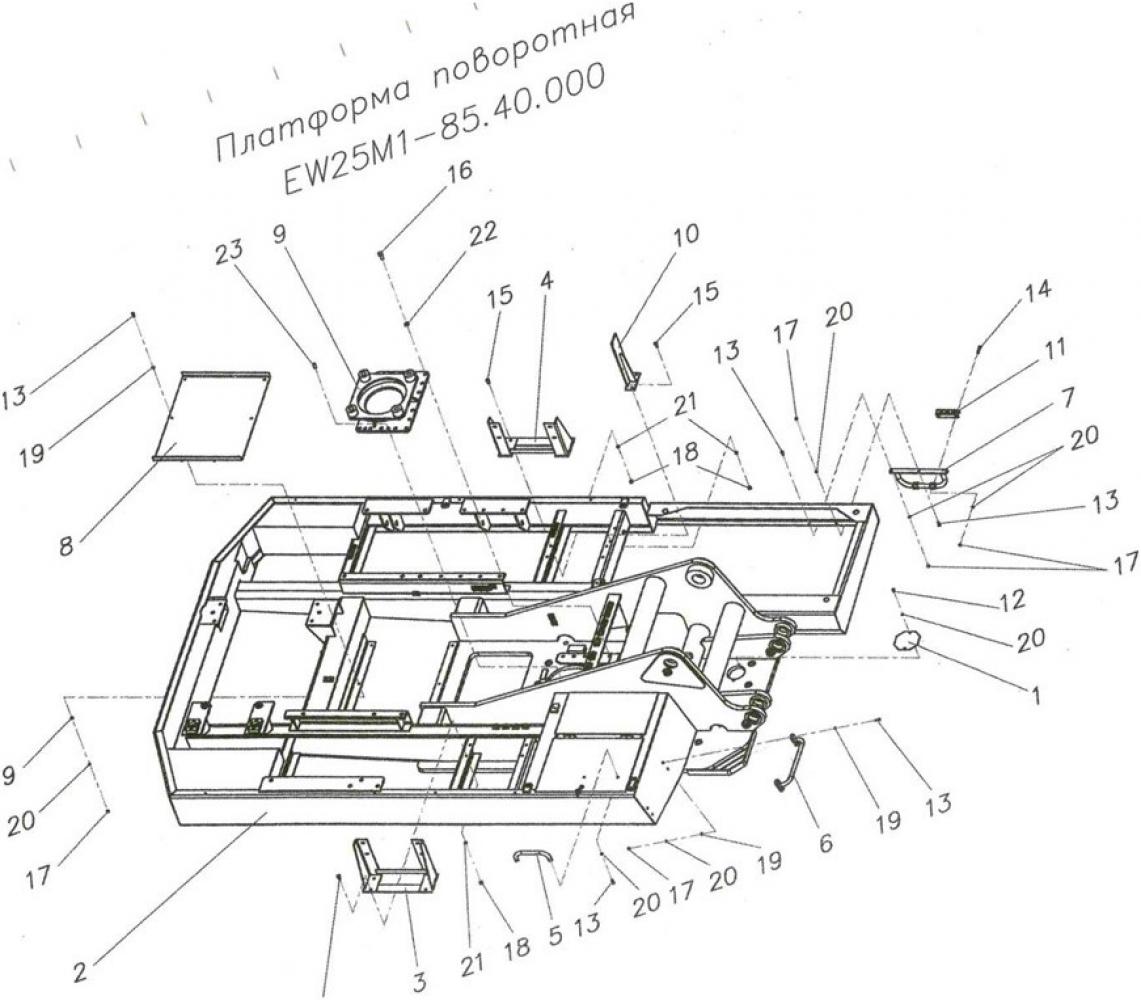

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-85.40.001

Крышка

1

2

EW25M1-85.40.100

Платформа поворотная

1

Металлоконструкция

3

EW25M 1-85.40.700

Кронштейн

1

4

EW25M1-85.40.710

Кронштейн

1

5

EW25M1-85.40.740

Поручень

1

6

EW25M1-85.40.760

Поручень

1

7

EW25M1-85.40.780

Кронштейн подножки

1

8

EW25M1-85.40.800

Настил

1

9

EW25M1-85.40.820

Корпус

1

10

EW25M1-85.40.830

Кронштейн

1

11

543268-2802071-030

Подножка

1

MA3-MAN

12

Болт M8-6gxl6.58.019 ГОСТ 7796-70

2

13

Болт M8-6gx25.58.019 ГОСТ 7796-70

15

14

Болт M8-6gx50.58.019 ГОСТ 7798-70

2

15

Болт M10xl,25-6gx25.58.019

ГОСТ 7798-70

10

16

Болт M16xl,5-6gx40.58.019

ГОСТ 7798-70

12

17

Гайка М8-6Н. 8.019 ГОСТ 5915-70

15

18

Гайка М10х1,25-6Н. 8.019

ГОСТ 5915-70

10

19

Шайба 8.01.08кп.019 ГОСТ 11371-68

14

20

Шайба 8.65Г.019 ГОСТ 6402-70

19

21

Шайба 10.65Г.019 ГОСТ 6402-70

10

22

Шайба 16.65Г.019 ГОСТ 6402-70

12

23

Штифт 2.16х30.20Х.Хим.окс.

ГОСТ 12207-79

2

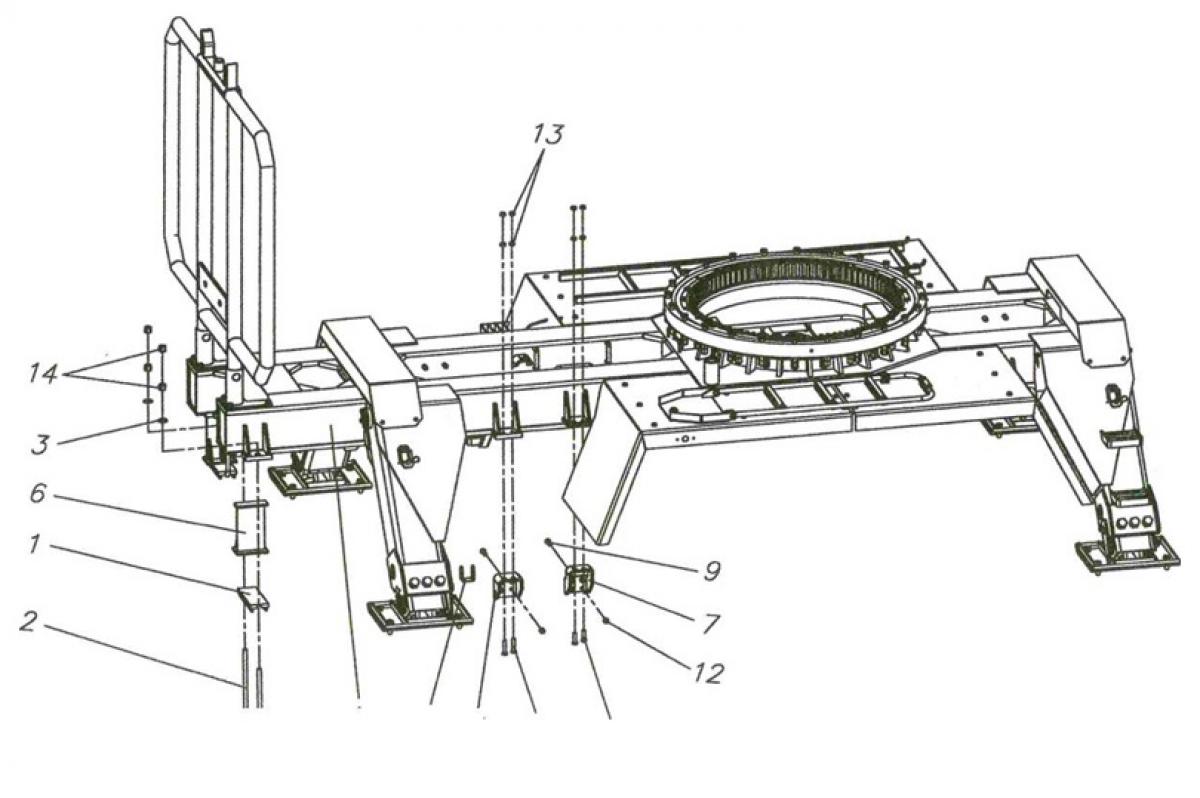

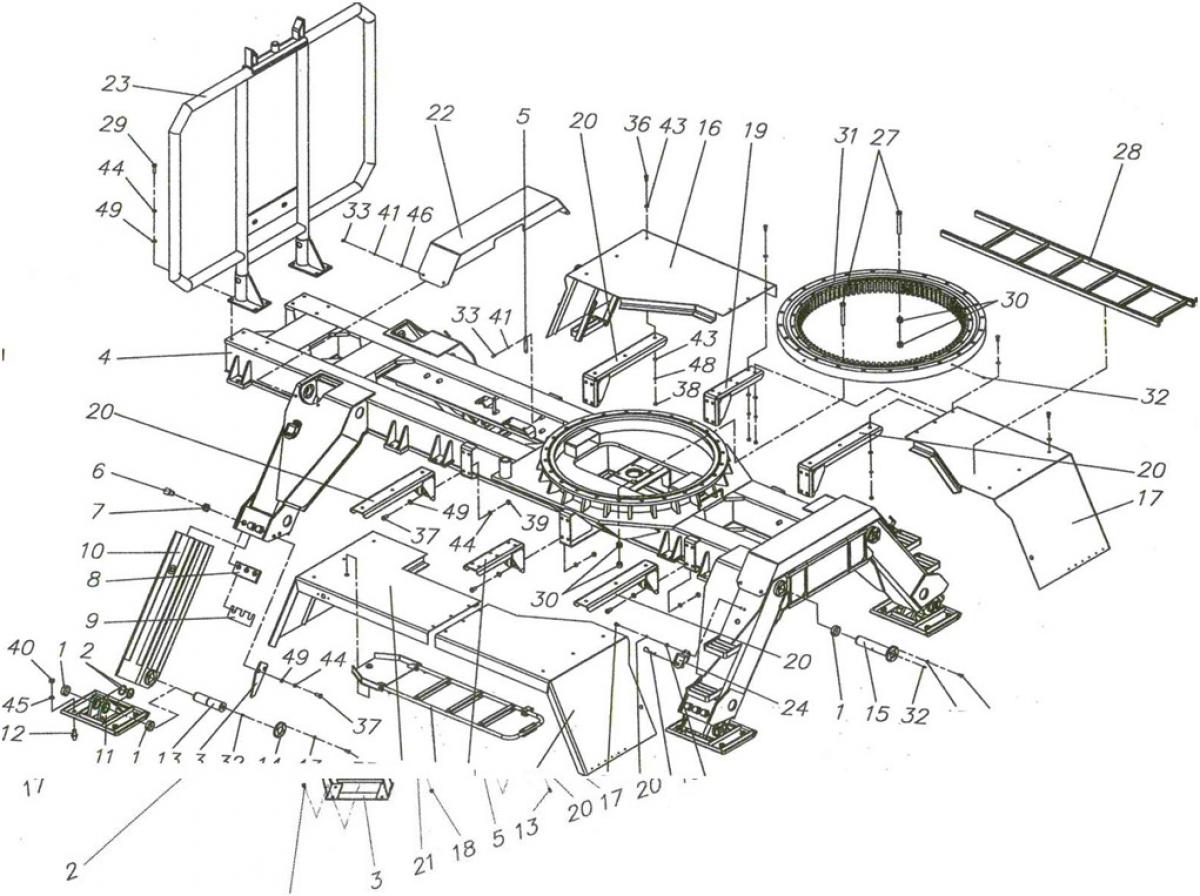

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW-25M 1.01.00.002-01

Втулка

12

2

EW-25M 1.01.00.002-03

Втулка

8

3

EW-25M 1.01.00.007

Упор

4

4

EW-25M 1.01.01.000

Рама

1

Металлоконструкция

5

EW-25M 1.01.01.022

Пластина

4

6

EW-25M 1.01.01.509

Болт

12

Входит в EW-25M1.01.01.500-10

7

EW-25M1.01.01.512

Гайка

12

Входит в EW-25M 1.01.01.500-10

8

EW-25M1.01.01.516

Планка

4

Входит в EW-25M1.01.01.500-10

9

EW-25M1.01.01.517

Прокладка регулировочная

4-16

Входит в EW-25M1.01.01.500-10

10

EW-25M1.01.02.100

Опора выдвижная

4

11

EW-25M 1.01.02.200

Лапа

4

12

EW-25M 1.01.02.206

Грунтозацеп

16

Входит в EW-25M 1.01.02.200

13

EW-25M 1.01.02.301

Палец

4

14

EW-25M1.01.02.303

Фланец

4

15

EW-25M 1.01.02.400

Палец

4

16

EW-25M1.01.03.100-10

Крыло переднее правое

1

17

EW-25M1.01.03.200-20

Крыло заднее правое

1

18

EW-25M 1.01.03.200-30

Крыло заднее левое

1

19

EW-25M1.01.03.300

Кронштейн

2

20

EW-25M 1.01.03.400

Кронштейн

4

21

EW-25M1.01.03.500-10

Крыло переднее левое

1

22

EW-25M 1.01.05.000-010

Кожух

1

23

EW25M1.05.00.010

Стойка

1

24

EW-25M1.05.00.050

Стопор

4

25

EW-25M1.05.00.017 (ЭО-3322А.60.00.001)

Стопор

(Защелка)

4

Входит в EW-25M1.05.00.050

26

EW25M1-82.10.100

Установка откидной лестницы

1

27

ЭО-3322А.60.00.006А

Болт

48

28

ЭО-4431.01.14.000

Лестница

1

29

061603

Болт

8

30

082002

Гайка

48

31

1400.3.2.12-1У1

Опора поворотная ТУ 22-008-141-90

1

32

Масленка 1.2 УХЛ Ц10 ГОСТ 19853-74

12

33

Болт M8-6gx25.58.019 ГОСТ 7798-70

16

34

Болт M10-6gx30.58.019 ГОСТ 7798-70

8

35

Болт M12-6gx25.58.019 ГОСТ 7798-70

32

36

Болт M12-6gx30.58.019 ГОСТ 7798-70

24

37

Болт M16-6gx35.58.019 ГОСТ 7798-70

32

38

Гайка М12-6Н. 8.019 ГОСТ 5915-70

24

39

Гайка М16-6Н. 8.019 ГОСТ 5915-70

24

40

Гайка М20-6Н. 8.019 ГОСТ 5915-70

16

Входит в EW-25M1.01.02.200

41

Шайба 8.65Г.019 ГОСТ 6402-70

16

42

Шайба 10.65Г.019 ГОСТ 6402-70

8

43

Шайба 12.65Г.019 ГОСТ 6402-70

56

44

Шайба 16.65Г.019 ГОСТ 6402-70

40

45

Шайба 20.65Г.019 ГОСТ 6402-70

16

Входит в EW-25M1.01.02.200

46

Шайба 8.01.019 ГОСТ 11371-68

8

47

Шайба 10.01.019 ГОСТ 11371-68

8

48

Шайба 12.01.019 ГОСТ 11371-68

56

49

Шайба 16.01.019 ГОСТ 11371-68

48

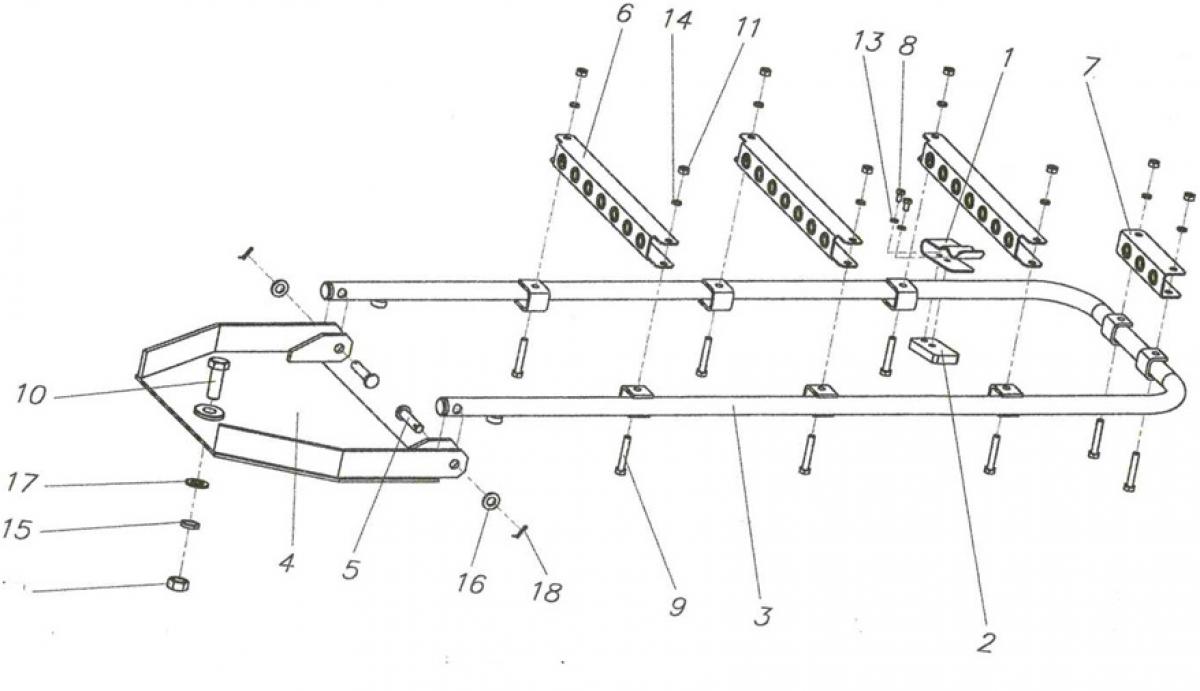

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW-25M1.01.00.004

Подушка

2

2

EW-25M 1.01.00.005

Стремянка

2

3

EW-25M 1.01.00.006

Шайба

4

4

EW-25M1.01.00.010

Накладная рама

1

5

EW-25Ml.01.00.100

EW-25M1.01.00.100-10

Кронштейн

Кронштейн

4

4

Для КамАЗа

6

EW-25M 1.01.00.150 EW-25M1.01.00.150-10

Проставка

Проставка

2

2

Для КамАЗа

7

EW-25M1.01.00.200

EW-25M1.01.00.200-10

Кронштейн

Кронштейн

4

4

Для КамАЗа

8

EW-25M 1.01.01.030

Кронштейн

1

9

061601

Болт

32

10

061602

Болт

8

11

061603

Болт

8

12

374582

Гайка

32

МАЗ

13

081601

Гайка

32

14

082002

Гайка

8

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-82.10.101

Фиксатор

1

2

EW25M1-82.10.102

Платик

1

3

EW25M1-82.10.160

Лестница

1

4

EW25M1-82.10.170

Площадка

1

5

EW25M1-82.10.151

Ось

2

6

543268-2802068-30

Подножка

3

Входит в

EW25M1-82.10.160

7

543268-2802071-30

Подножка

1

Входит в

EW25M1-82.10.160

8

Болт M6-6gxl2.58.019 ГОСТ 7796-70

2

9

Болт M8-6gx50.58.019 ГОСТ 7796-70

8

Входит в

EW25M1-82.10.160

10

Болт M16-6gx45.58.019 ГОСТ 7796-70

1

11

Гайка М8-6Н. 8.019 ГОСТ 5915-70

8

Входит в

EW25M1-82.10.160

12

Гайка М16-6Н. 8.019 ГОСТ 5915-70

1

13

Шайба 6.65Г.019 ГОСТ 6402-70

2

14

Шайба 8.65Г.019 ГОСТ 6402-70

8

Входит в

EW25M1-82.10.160

15

Шайба 16.65Г.019 ГОСТ 6402-70

1

16

Шайба 12.01.08кп.019 ГОСТ 11371-78

2

17

Шайба 16.01.08kh.019 ГОСТ 6958-78

1

18

Шплинт 3,2x20.019 ГОСТ 397-79

2

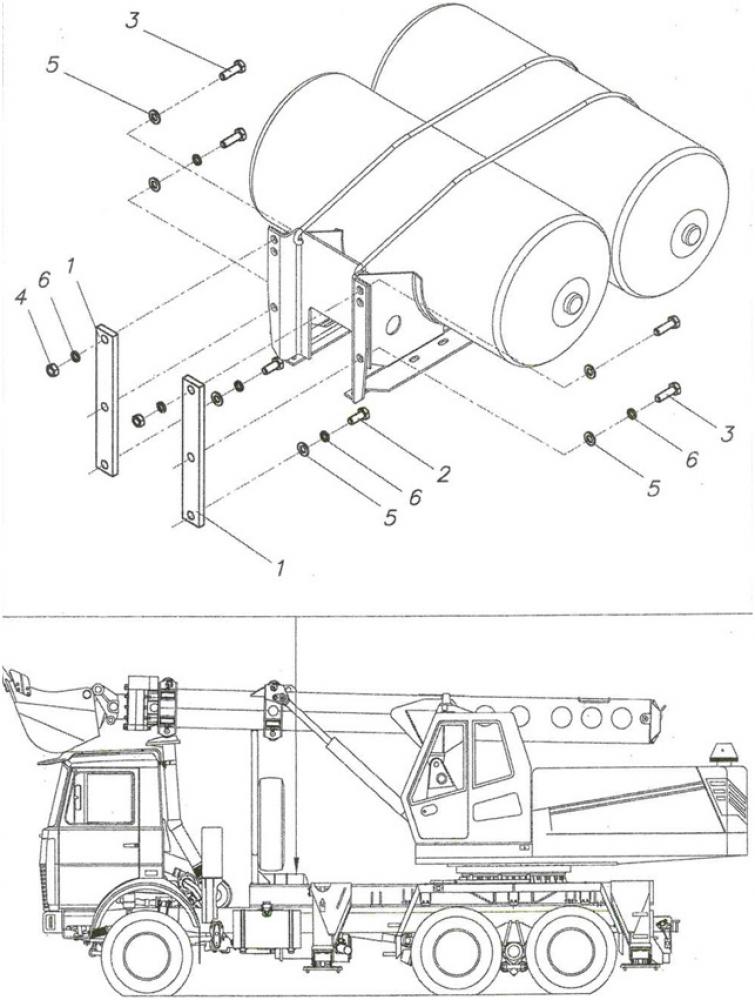

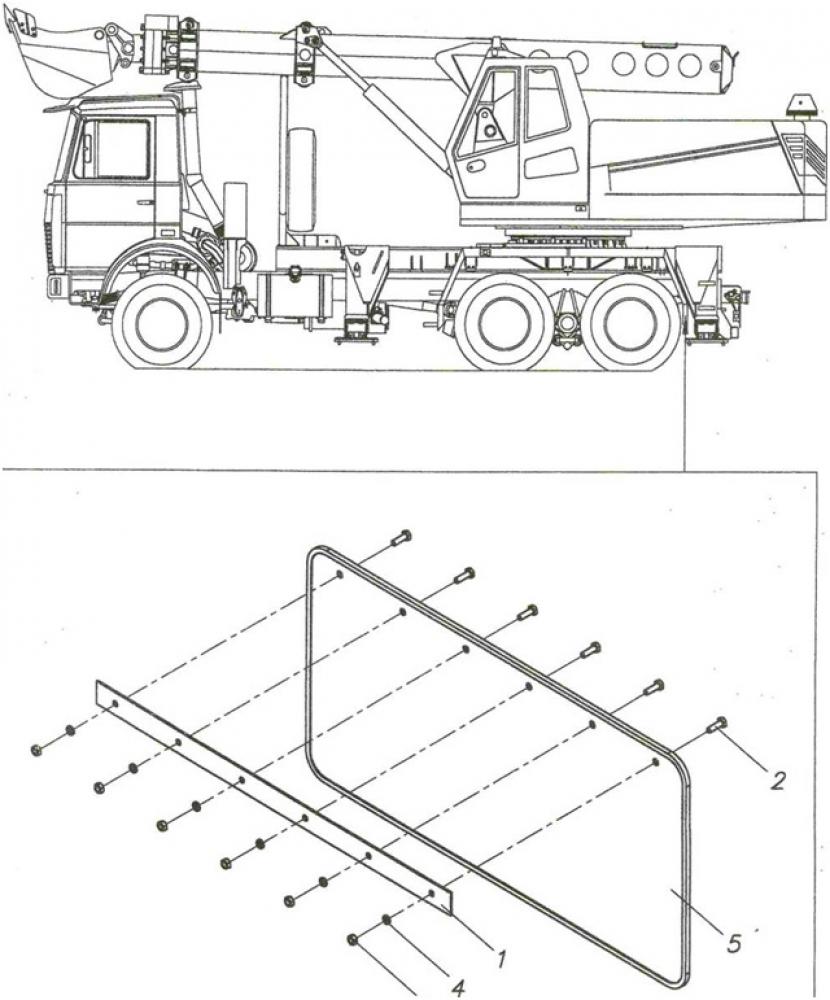

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-85.11.001

Планка

2

2

Болт M6-6gx20.58.019 ГОСТ 7798-70

12

3

Гайка М6-6Н.8.019 ГОСТ 5915-70

12

4

Шайба 6.65Г.019 ГОСТ 6402-70

12

5 .

5428-8511111

Брызговик

2

Поз.

Обозначение

Наименование

Кол.

Примечание

1

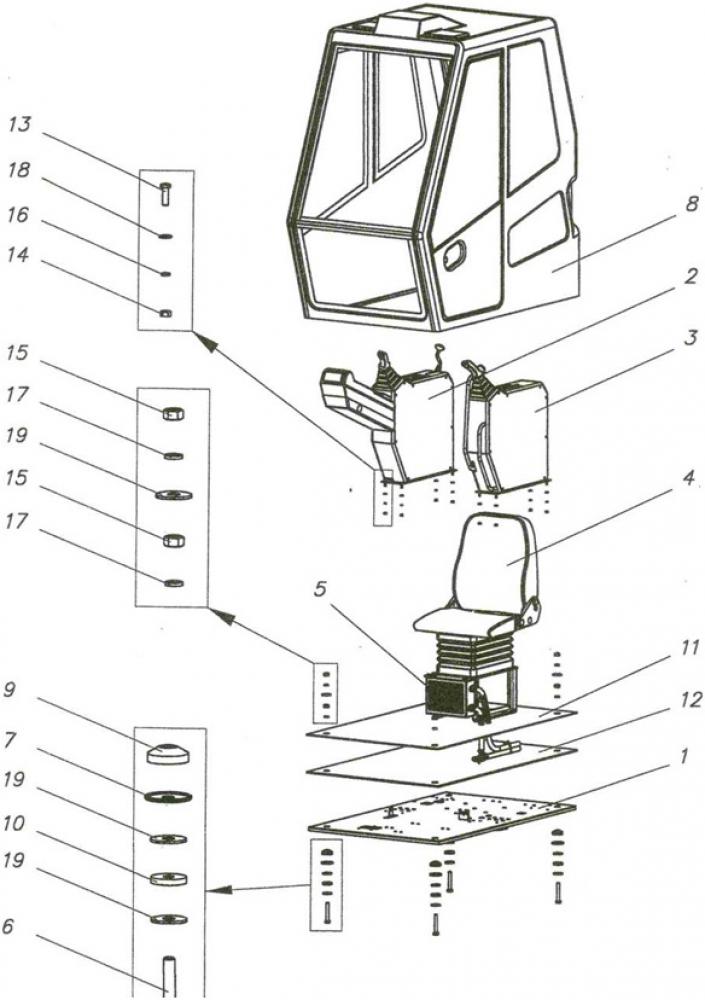

EW25M1-51.00.100

Пол кабины

1

2

EW25M1-5101100

Пульт управления правый

1

3

EW25M1-5101200

Пульт управления левый

1

4

EW25M 1-68.00.000

Установка сиденья оператора

1

5

EW25M1-81.00.000

Установка отопителя кабины

1

6

EW25M 1-50.00.001

Болт

4

7

EW25M1-50.00.002

Чашка

4

8

EW25M1-5000010

Кабина "Эксбелавто"

1

9

204-1302060-01

Амортизатор

4

МАЗ

10

500-1302139

Амортизатор

4

МАЗ

11

Коврик резиновый (4x880x1400)

1

12

Утеплитель пенопропиленовый (8x880x1400)

1

13

Болт M8-6gx25.58.019 ГОСТ 7796-70

8

14

Гайка М8-6Н.8.019 ГОСТ 5915-70

8

15

Гайка М16-6Н.8.019 ГОСТ 5915-70

8

16

Шайба 8.65Г.019 ГОСТ 6402-70

8

17

Шайба 16.65Г.019 ГОСТ 6402-70

8

18

Шайба 8.01.019 ГОСТ 11371-78

⁸

Шайба 16.01.019 ГОСТ 6958-78

¹²

Поз.

Обозначение

Наименование

Кол.

Примечание

1

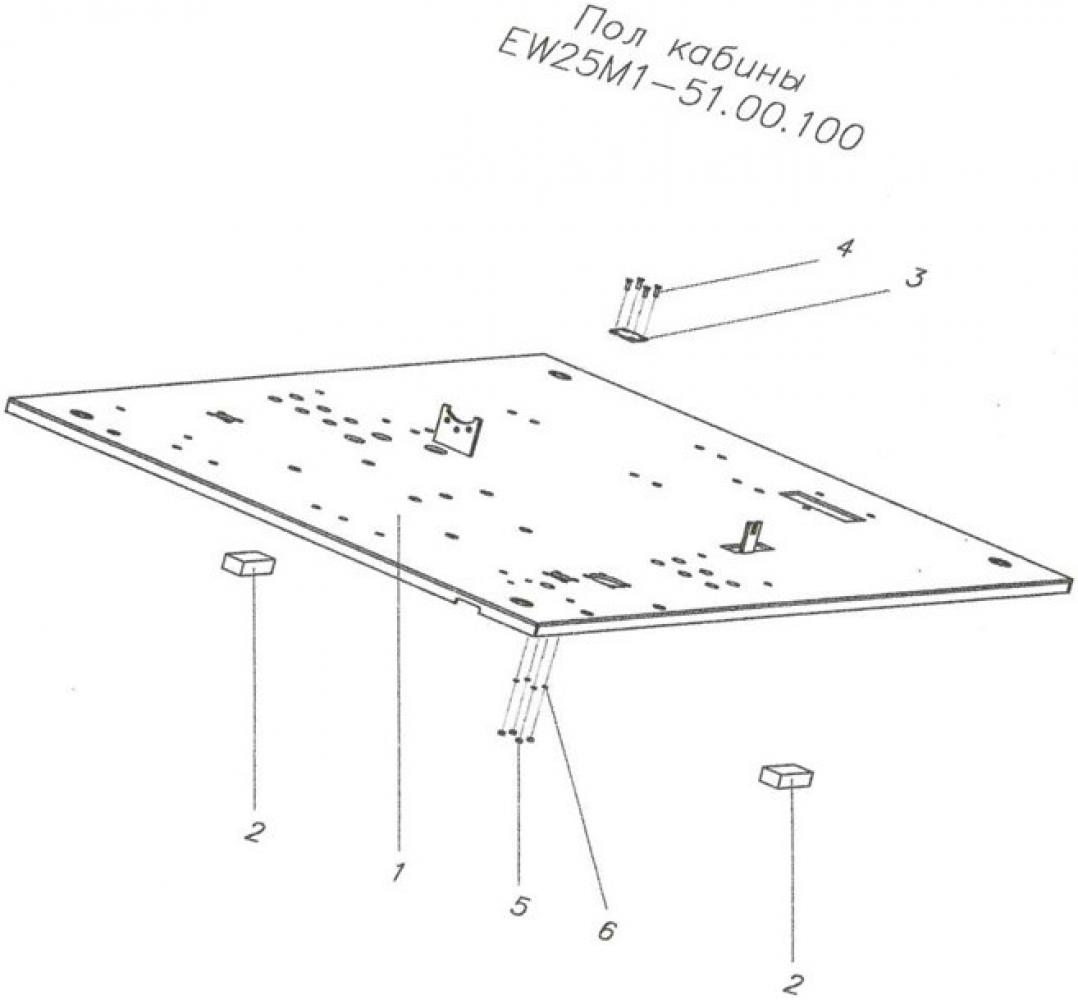

EW25M1-51.00.100

Пол кабины

1

Металлоконструкция

2

EW25M1-51.00.115

Буфер Пластина 2 Н-1-МБС-С] - 20

ГОСТ 7338-90 (30x80 мм.)

2

3

EW25M1-51.00.116

Крышка

1

4

Винт A2M4-6gxl2.58.019 ГОСТ 17473-80

4

5

Гайка М4-6Н.8.019 ГОСТ 5915-70

4

6

Шайба 4.65Г.019 ГОСТ 6402-70

4

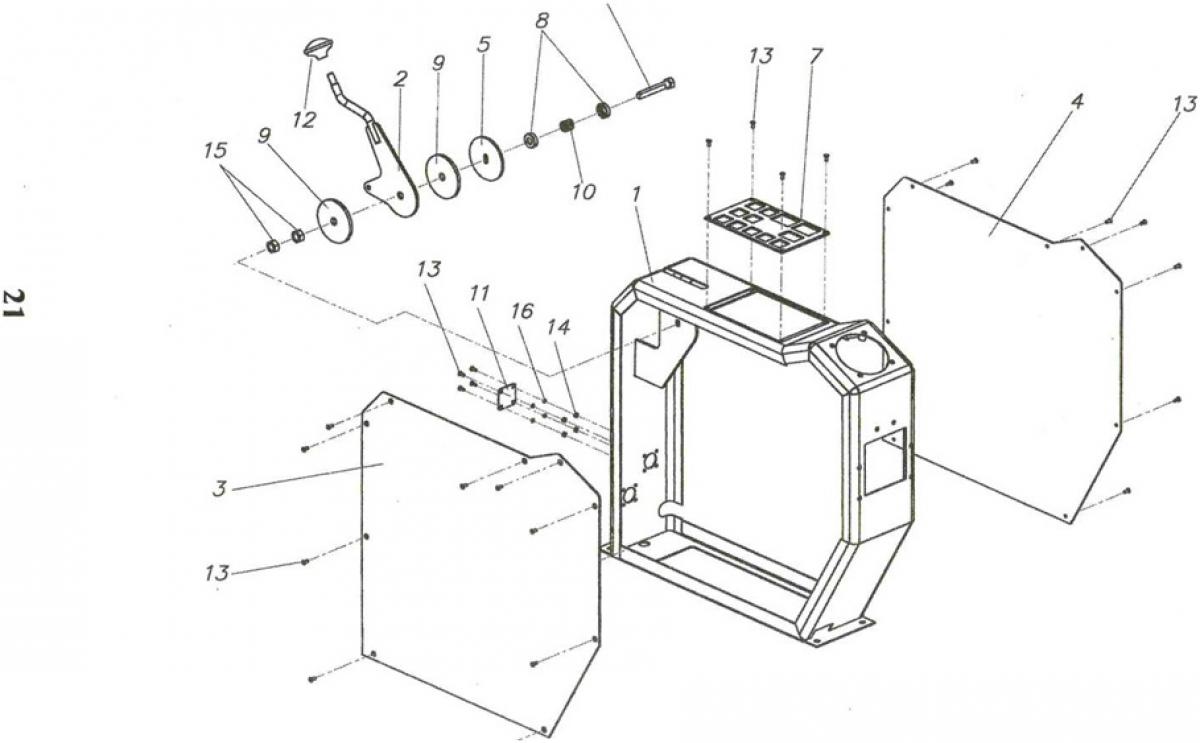

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-51.01.110

Каркас

1

2

EW25M1-5101120

Рычаг

1

3

EW25M1-51.01.130

Стенка правая

1

4

EW25M1-51.01.101

Стенка левая

1

5

EW25M1-5101102

Шайба

1

6

EW25M1-5101103

Болт

1

7

EW25M1-5101104

Рамка

1

8

ЭО-3323.04.02.002

Чашка

2

9

Э-302.1-2200-03

Диск фрикционный

2

10

ЭО-3322А.02.06.003

Пружина

1

11

EW25M1-5101105

Крышка

1

12

Ручка пластмассовая 36-49721

1

13

Винт A.M4-6gx8.58 ГОСТ 17475-80

26

14

Гайка М4-6Н.8.019 ГОСТ 5927-70

4

15

Гайка М12-6Н.8.019 ГОСТ 5915-70

2

16

Шайба 4.65Г.019 ГОСТ 6402-70

4

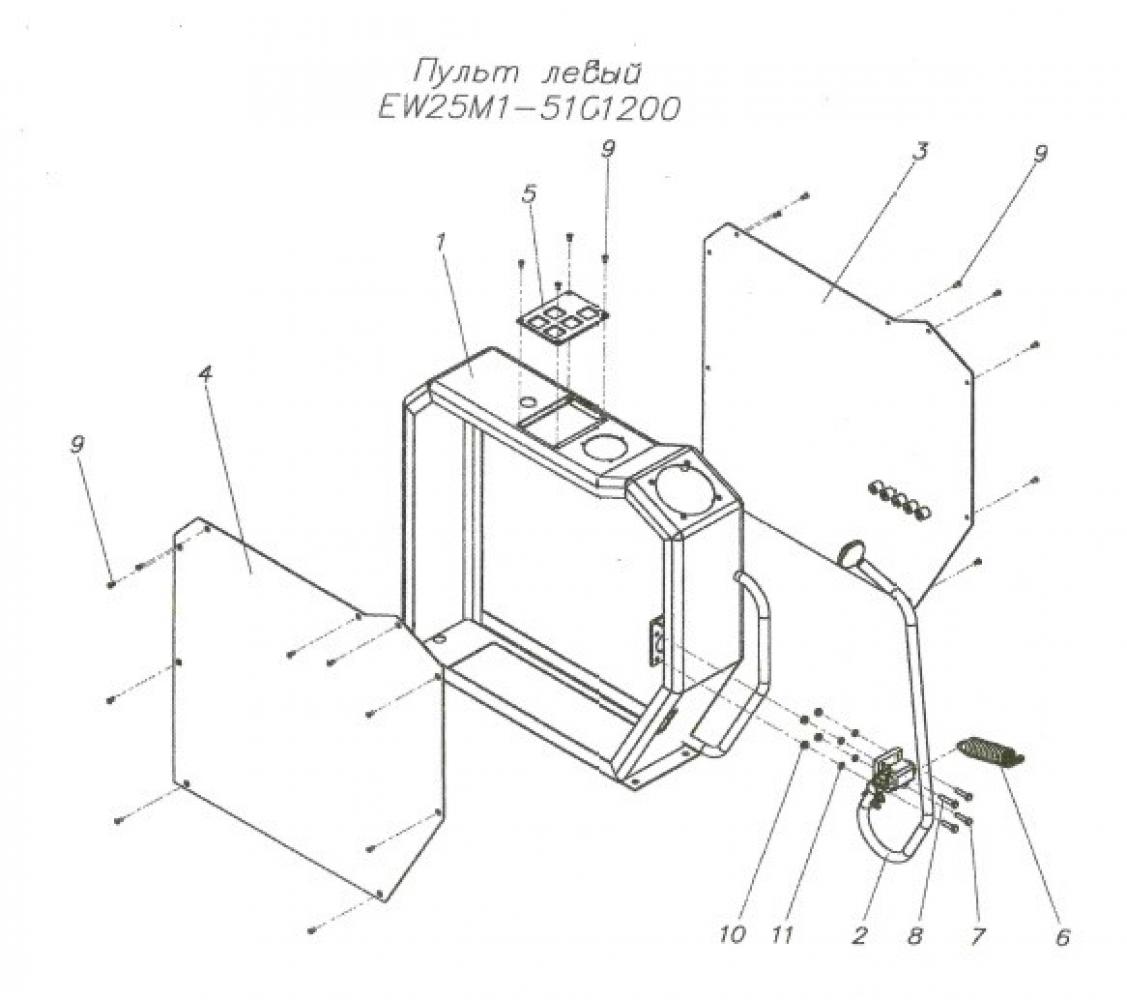

Поз.

Обозначение

Наименование

Кол.

Примечание

2

EW25M1-51.01.210

Каркас

I

-----------------

2

EW25M1-51.01.250

Блокировка

1 '

3

EW25M1-51.01.230

Стенка левая

1

4

I EW25M1-51.01.101-01

Стенка правая (см. EW25M1-51.01.101)

1

5

EW25M1-5101201^-

Рамка

I

6

EW25M1-5101202

Пружина

1

7

Болт M6-6gx25.58.019 ГОСТ 7798-70

3

8

Болт M6-6gx30.58.019 ГОСТ 7798-70

1

9

Винт A.M4-6gx8.58 ГОСТ 17475-80

22

10

Гайка М6-6Н.5.019 ГОСТ 5915-70

4

11

Шайба 6.65Г.029 ГОСТ 6402-70

4

Поз.

Обозначение

Наименование

Кол.

Примечание

1

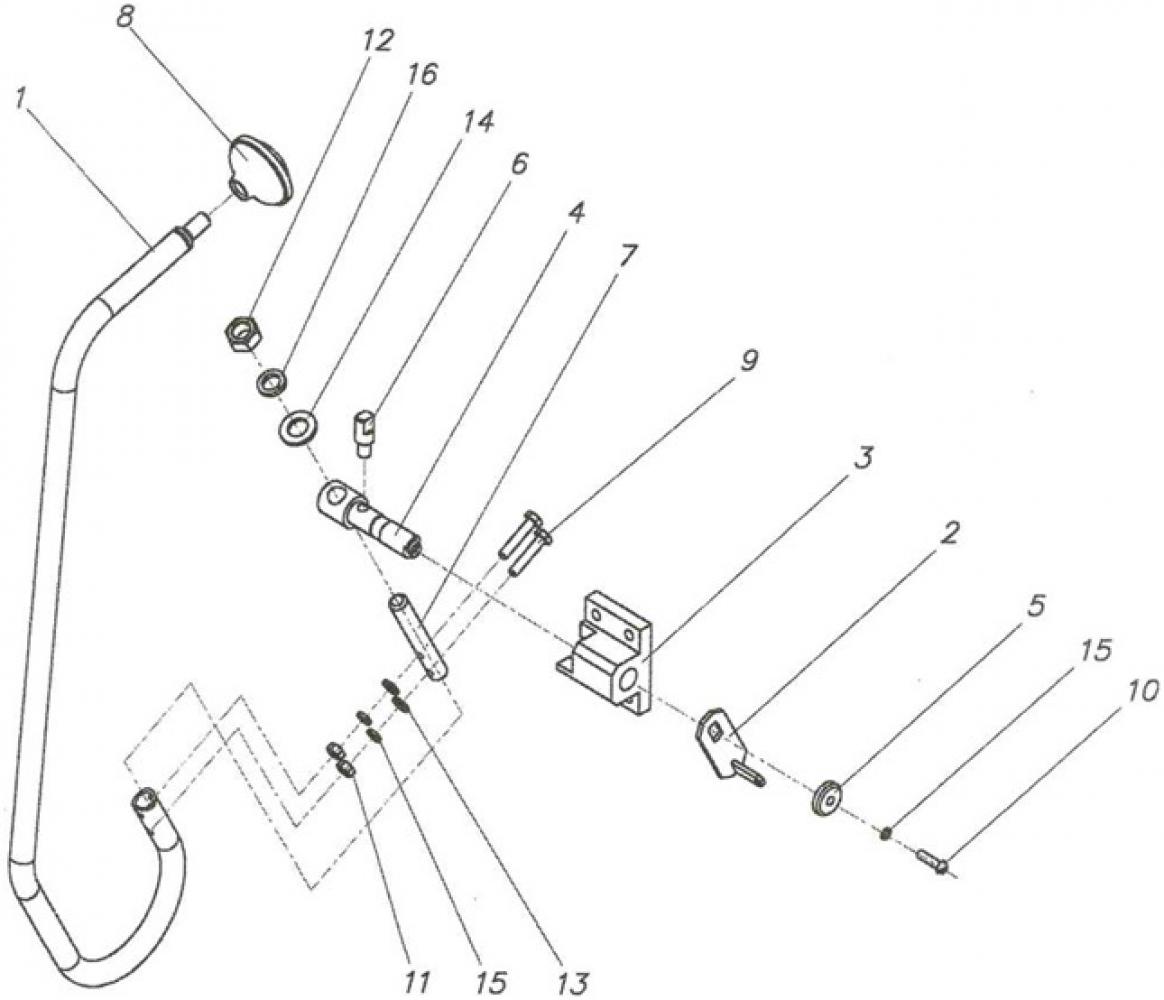

EW25M1-51.01.260

Рычаг

1

2

EW25M1-51.01.270

Кронштейн

1

3

EW25M1-51.01.251

Корпус

1

4

EW25M1-51.01.252

Золотник

1

5

EW25M1-51.01.253

Шайба

1

6

EW25M1-51.01.254

Ограничитель

1

7

EW25M1-51.01.255

Ось

1

8

Ручка пластмассовая 36-49721

1

9

Болт M6-6gx30.58.019 ГОСТ 7798-70

2

10

Винт A2M6-6gx20.58.019 ГОСТ 17473-80

1

11

Гайка М6-6Н.5.019 ГОСТ 5915-70

2

12

Гайка М12-6Н.5.019 ГОСТ 5915-70

1

13

Шайба 6.01.08.016 ГОСТ 11371-78

2

14

Шайба 12.01.08.016 ГОСТ 11371-78

1

15

Шайба 6.65Г.019 ГОСТ 6402-70

3

16

Шайба 12.65Г.019 ГОСТ 6402-70

1

Поз.

Обозначение

Наименование

Кол.

Примечание

1

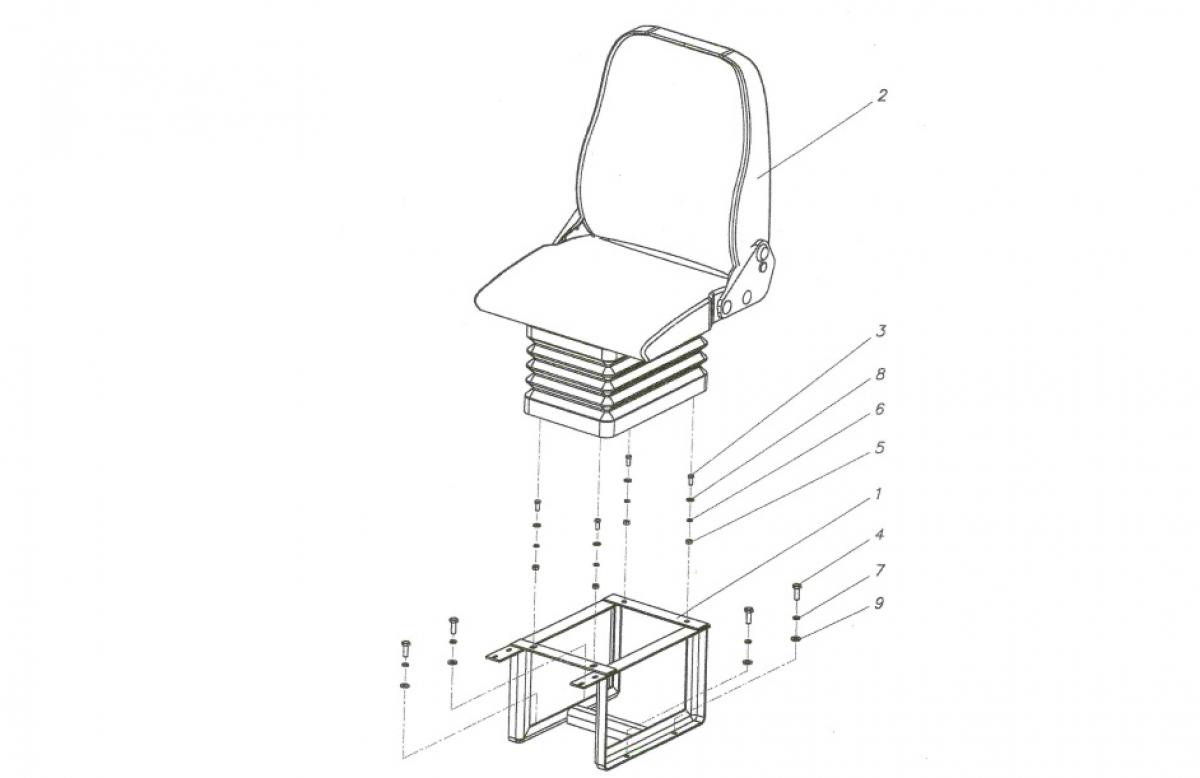

EW25M1-68.37.100

Подставка сиденья

1

2

Сиденье оператора УНВ 102

ТУРЕ 14622099.001-98

1

3

Болт M8-6gx20.58.019 ГОСТ 7796-70

4

4

Болт M10-6gx30.58.019 ГОСТ 7796-70

4

5

Гайка М8-6Н.8.019 ГОСТ 5915-70

4

6

Шайба 8.65Г.019 ГОСТ 6402-70

4

7

Шайба 10.65Г.019 ГОСТ 6402-70

4

8

Шайба 8.01.019 ГОСТ 11371-78

4

9

Шайба 10.01.019 ГОСТ 11371-78

4

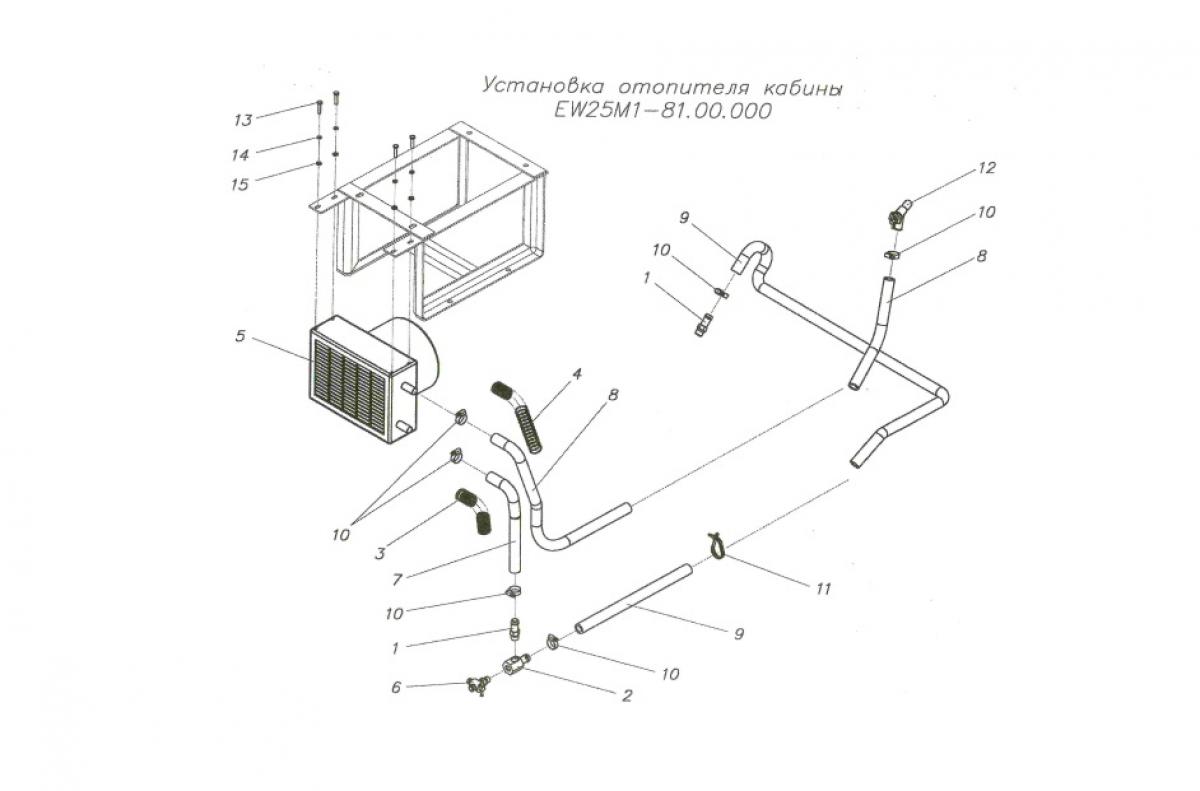

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-10.00.002

Ниппель

2

2

EW25M1-81.00.001

Тройник

1

3

EW25M1-81.00.002

Пружина защитная

1

4

EW25M1-81.00.002-01

Пружина защитная (см. EW25M1 -81.00.002)

1

5

Отопитель автомобильный А1-112.24.11 ТУРБ 100165656-2000

1

6

Кран ПС-7 ОСТ 37.001.241-81

1

7

Рукав 16x25-1,6

ГОСТ 10362-76 Ь=300±5мм.

1

8

Рукав 16x25-1,6

ГОСТ 10362-76 Ь=3700±5мм.

1

9

Рукав 16x25-1,6

ГОСТ 10362-76 Ь=4400±5мм.

1

10

Хомут 19-28

6

11

Кабельная стяжка (Ь=400мм.)

12

12

Кран ВС-11

1

13

Болт M6-6gx20.58.019 ГОСТ 7798-70

4

14

Шайба 6.65Г.019 ГОСТ 6402-70

4

15

Шайба 6.01.019 ГОСТ 11371-78

4

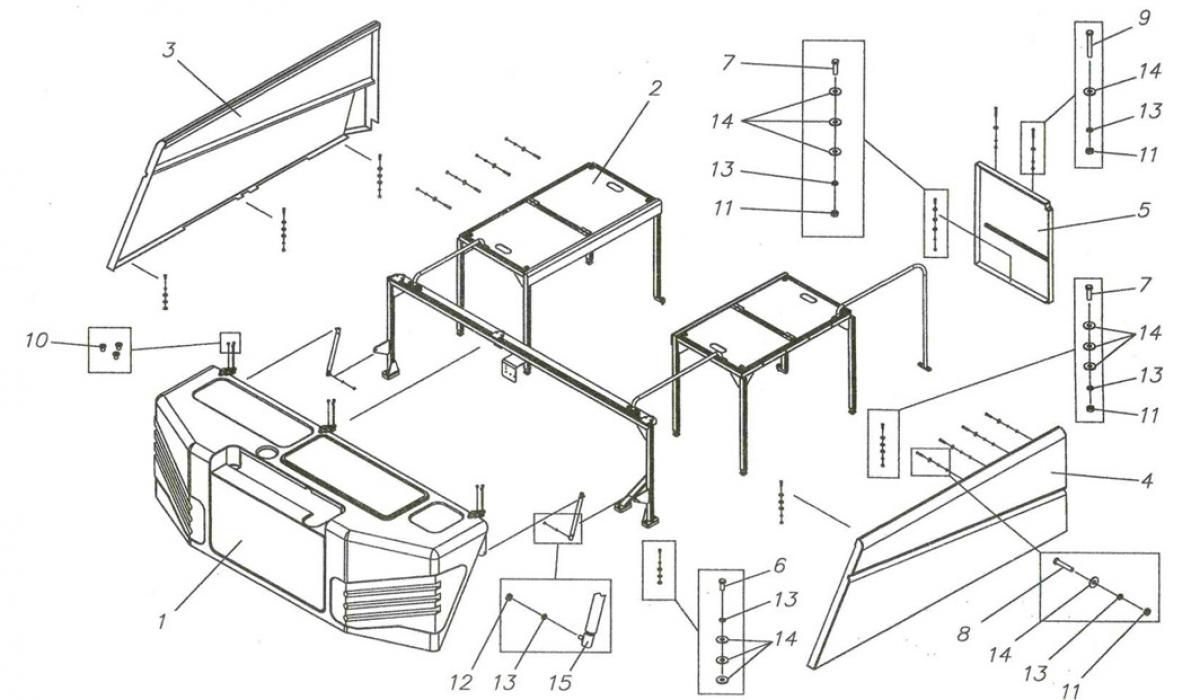

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1 8402400

Капот задний в сборе

1

2

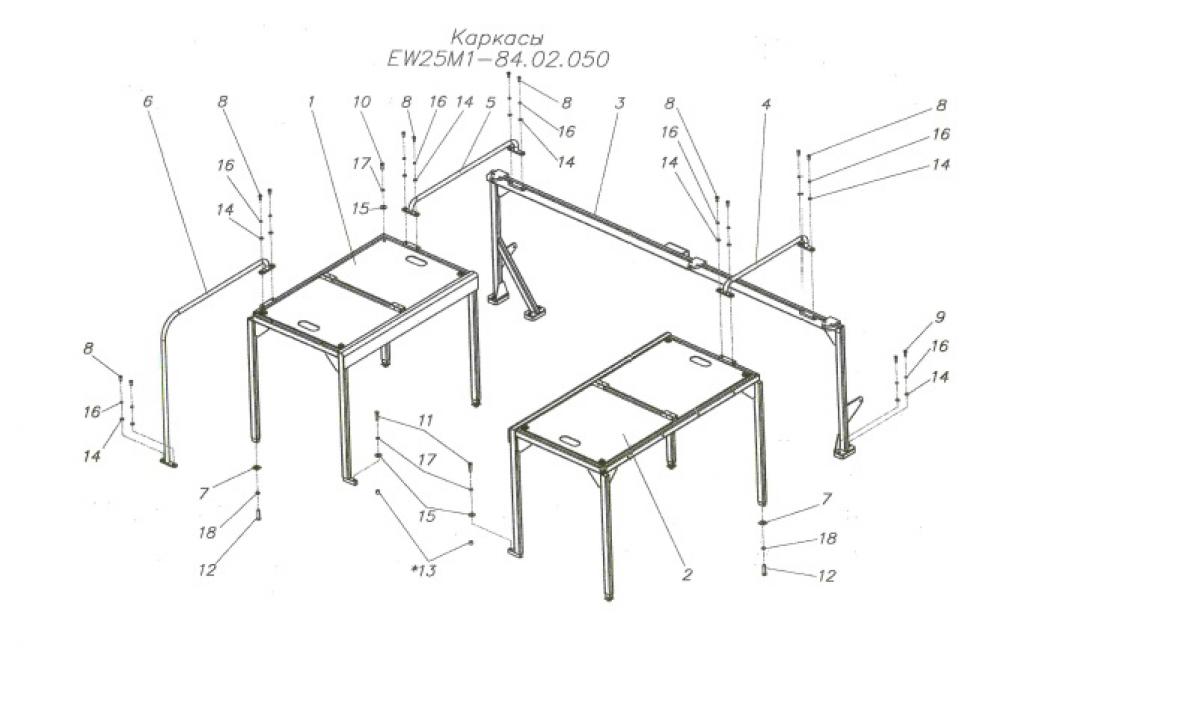

EW25M1-84.02.050

Каркасы

1

3

EW25M1 8402100

Капот левый

1

4

EW25M1 8402200

Капот правый

1

5

EW25M1 8402300

Капот передний

1

6

Болт M8-6gx20.58.019 ГОСТ 7796-70

2

7

Болт M8-6gx30.58.019 ГОСТ 7796-70

5

8

Болт M8-6gx45.58.019 ГОСТ 7796-70

8

9

Болт M8-6gx60.58.019 ГОСТ 7796-70

2

10

Винт M8-6gxl2.58.019 ГОСТ 17475-80

9

11

Гайка М8-6Н.8.019 ГОСТ 5915-70

15

12

Гайка М8-6Н.8.019 ГОСТ 5916-70

2

13

Шайба 8.65Г.019 ГОСТ 6402-70

21

14

Шайба 8.01.08кп.019 ГОСТ 6958-78

31

15

Амортизатор 11.1638010-70 (Пружина газовая)

2

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M 1-84.02.100

Каркас правый

1

2

EW25M 1-84.02.200

Каркас левый

1

3

EW25M1-84.02.300

Каркас задний

1

4

EW25M 1-84.02.350

Поручень

1

5

EW25M1-84.02.360

Поручень

1

6

EW25M1-84.02.370 EW25M1-84.02.380

Поручень

Поручень

1

1

для УРАЛА

7

EW25M 1-84.02.001

Шайба

6

8

Болт M8-6gx20.58.019 ГОСТ 7796-70

12

9

Болт M8-6gx25.58.019 ГОСТ 7796-70

6

10

Болт M10-6gx25.58.019 ГОСТ 7796-70

8

11

Болт M10-6gx40.58.019 ГОСТ 7796-70 Болт M10-6gx50.58.019 ГОСТ 7796-70

2

2

для УРАЛА

12

Болт M12-6gx40.58.019 ГОСТ 7796-70

6

*13

Гайка М10-6Н.8.019 ГОСТ 5915-70

2

для УРАЛА

14

Шайба 8.01.08кп.019 ГОСТ 11371-78

18

15

Шайба 1О.О1.О8кп.О19 ГОСТ 11371-78 Шайба 10.01.08кп.019 ГОСТ 11371-78

10

12

для УРАЛА

16

Шайба 8.65Г.019 ГОСТ 6402-70

18

17

Шайба 10.65Г.019 ГОСТ 6402-70

10

18

Шайба 12.65Г.019 ГОСТ 6402-70

6

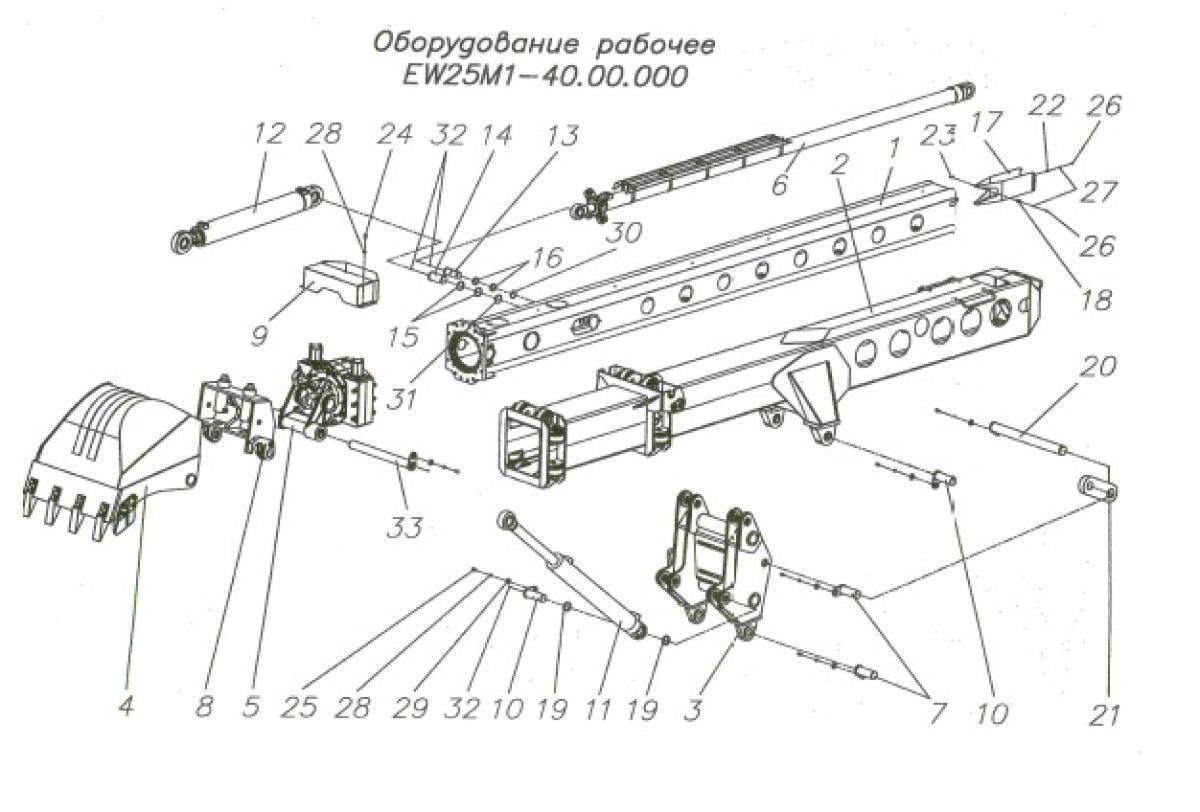

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-4001000

Стрела подвижная

1

2

EW25M1-4002000

Стрела неподвижная

1

3

EW25M1-40.03.000

Стойка

1

4

EW25M1-4005000

Ковш

1

5

EW25M1-4009000

Механизм ротации

1

6

EW25M1-40.10.000

Гидроцилиндр телескопа

1

7

EW25M1-40.11.010

Палец

4

8

EW25M1-4012000-01

Сцепка

1

9

EW25M1 -40.13.000

Кожух

1

10

EW25M1-4002400

Палец

4

11

ЦГ-125.80x1000.11

Гидроцилиндр в сборе

2

12

ЦТ-140.90x500.11

Гидроцилиндр в сборе

1

13

EW25M1-40.00.001

Палец

1

14

EW25M1-40.00.002

Палец

1

15

EW25M1-40.00.003

Кольцо

2

16

EW25M1-40.00.004

Кольцо

2

17

EW25M1-40.00.008

Отражатель

2

18

EW25M 1-40.00.009

Втулка

2

1

19

EW25M1-40.02.011

Втулка

4

| 20

EW25M1-40.11.020

EW25M1-40.11.000

Палец

Палец

1

2

МАЗ, КамАЗ

Урал

Ип

1

EW25M 1-40.00.010 EW25M1-40.03.200

Тяга

Тяга

2

2

МАЗ, КамАЗ

Урал

| 22’

Болт M8-6gx25.58.019 ГОСТ 7796-70

4

f 23

Болт M8-6gx45.58.019 ГОСТ 7796-70

2

Г 24

Болт M16-6gx25.58.019 ГОСТ 7796-70

4

25

Болт M16xl,5-6gx25.58.019 ГОСТ 7796-70

10

26

Гайка М8-6Н.8.019 ГОСТ 5915-70

6

27

Шайба 8.65Г.019 ГОСТ 6402-70

6

28

Шайба 16.65Г.019 ГОСТ 6402-70

14

29

Шайба 16.01.019 ГОСТ 6958-78

10

30

Кольцо В 60 ГОСТ 13940-86

1

31

Кольцо В 70 ГОСТ 13940-86

1

32

Масленка 1.2.Ц6 ГОСТ 19853-74

6

33

EW25M1-4009270

Палец

1

Входит в механизм ротации

Поз.

Обозначение

Наименование

Кол.

Примечание

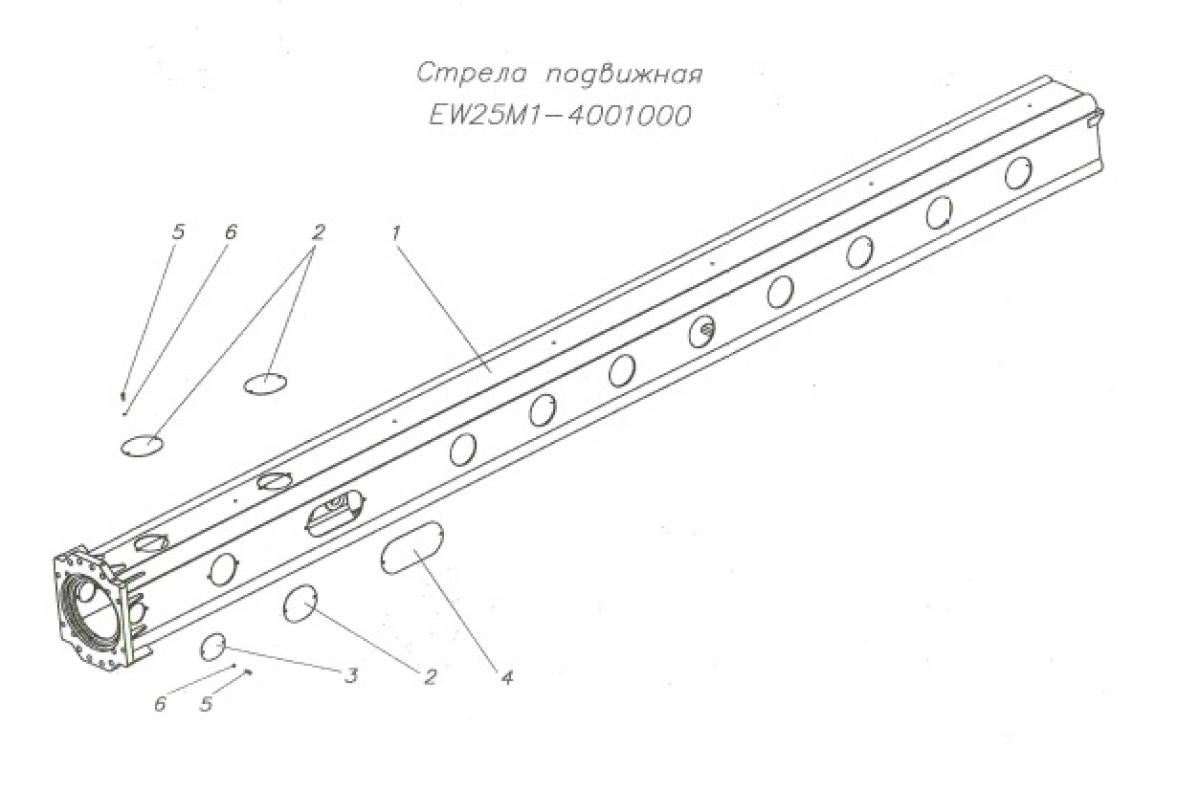

1

EW25M1-4001000

Стрела подвижная

1

Металлоконструкция

2

EW25M 1-40.00.005

Крышка

5

3

EW25M1-40.00.006

Крышка

2

4

EW25M1-40.00.007

Крышка

2

5

Болт M8-6gx25.58.019 ГОСТ 7796-70

18

6

Шайба 8.65Г.019 ГОСТ 6402-70

18

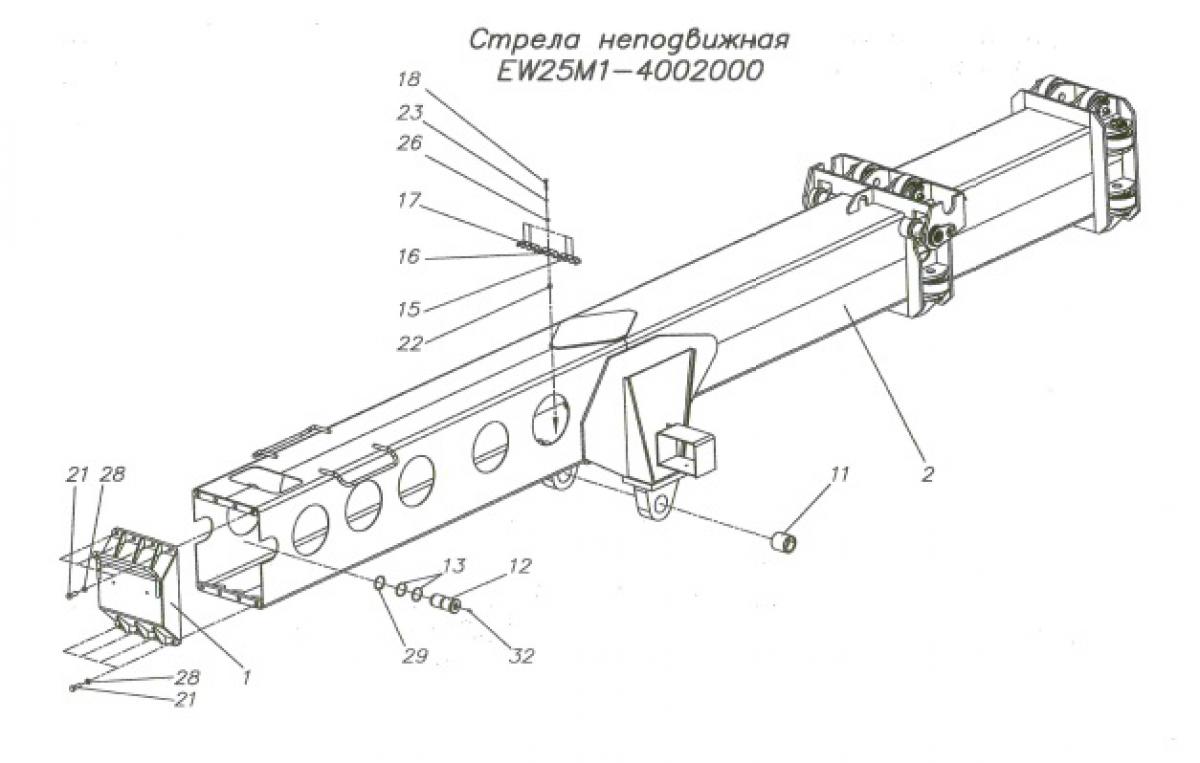

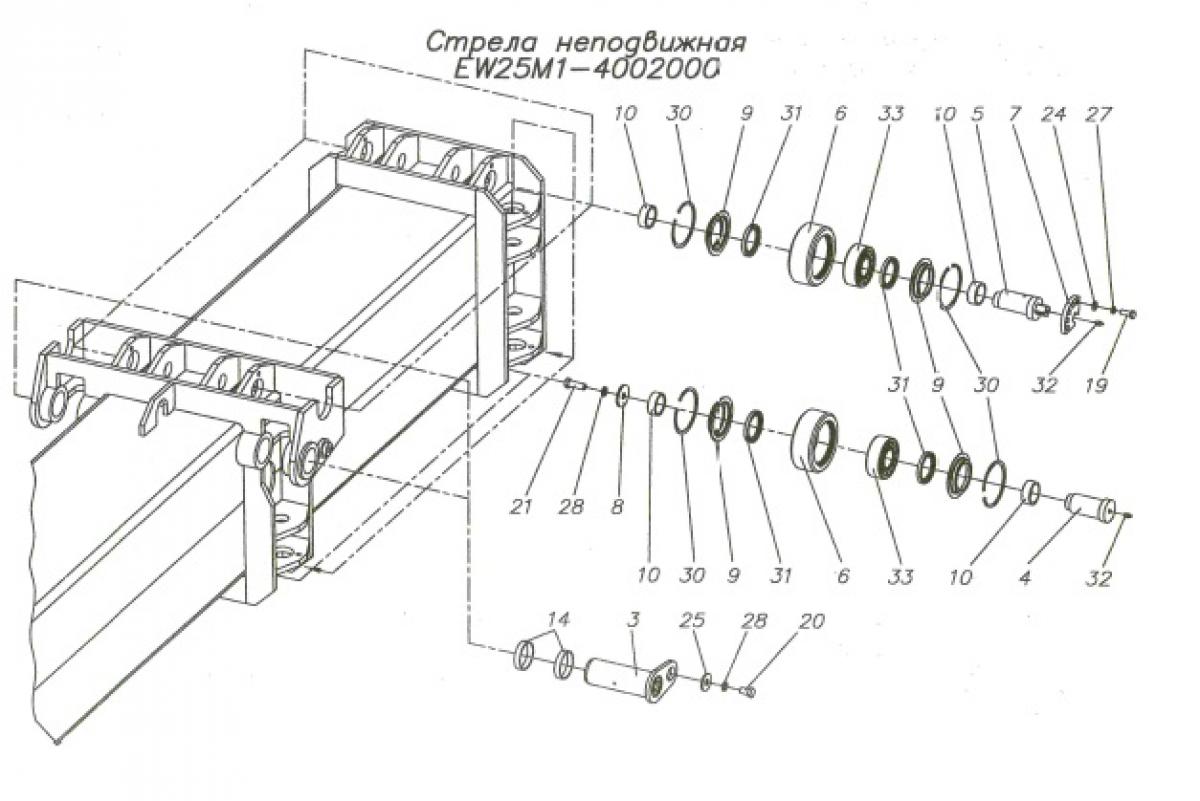

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-4002050

Крышка

1

2

EW25M1-4002100

Стрела неподвижная

1

3

EW25M1-4002400

Палец

2

4

EW25M1-4002001

Ось

4

5

EW25M1-4002002

Ось-эксцентрик

10

6

EW25M1-4002003

Ролик

14

7

EW25M1-4002004

Сектор

10

8

EW25M1-4002005

Шайба

4

9

EW25M1-4002006

Стакан

28

10

EW25M1-4002007

Втулка

28

11

EW25M1-4002008

Втулка

2

12

EW25M1-4002009

Палец

1

13

EW25M1-4002010

Втулка

2

14

EW25M1-40.02.011

Втулка

4

15

EW25M1-4002012

Колодка

1

16

EW25M1-4002013

Колодка

1

17

EW25M1-4002014

Колодка

1

18

Болт M8-6gx80.58.019 ГОСТ 7796-70

5

19

Болт M12-6gx30.58.019 ГОСТ 7796-70

10

20

Болт M16xl,5-6gx25.58.019 ГОСТ 7796-70

2

21

Болт M16xl,5-6gx45.109.40X.019 ГОСТ 7796-70

12

22

Гайка М8-6Н.8.019 ГОСТ 5915-70

5

23

Шайба 8.01.019 ГОСТ 11371-68

24

Шайба 12.01.019 ГОСТ 11371-68

10

25

Шайба 16.01.019 ГОСТ 6958-68

2

26

Шайба 8.65Г.019 ГОСТ 6402-70

3

27

Шайба 12.65Г.019 ГОСТ 6402-70

10

28

Шайба 16.65Г.019 ГОСТ 6402-70

14

29

Кольцо В60 ГОСТ 13940-86

1

30

Кольцо В120 ГОСТ 13942-86

28

31

Манжета 1.1-60x85-3 ГОСТ 8752-79

28

32

Масленка 1.2.Ц6 ГОСТ 19853-74

17

33

Подшипник 53610 ГОСТ 5721-75

14

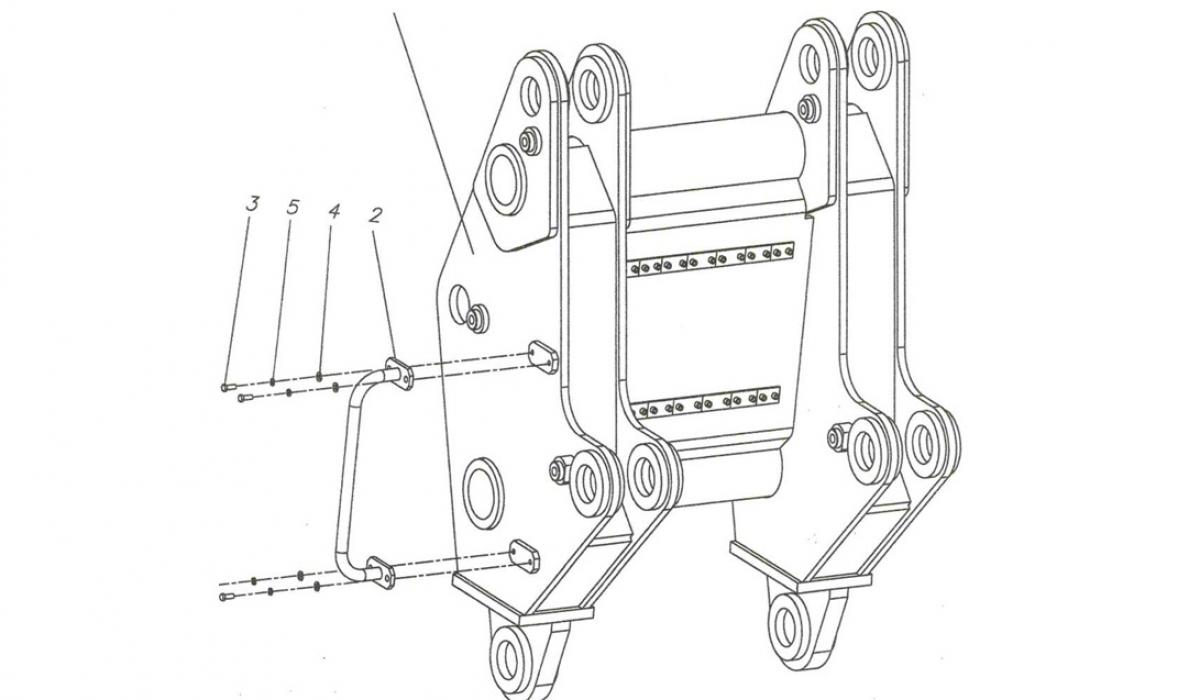

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-40.03.000

Стойка

1

Металлоконструкция

2

EW25M1-85.40.760

Поручень

1

3

Болт M8-6gx20.58.019 ГОСТ 7796-70

4

4

Шайба 8.01.08кп.019 ГОСТ 11371-78

4

5

Шайба 8.65Г.019 ГОСТ 6402-70

4

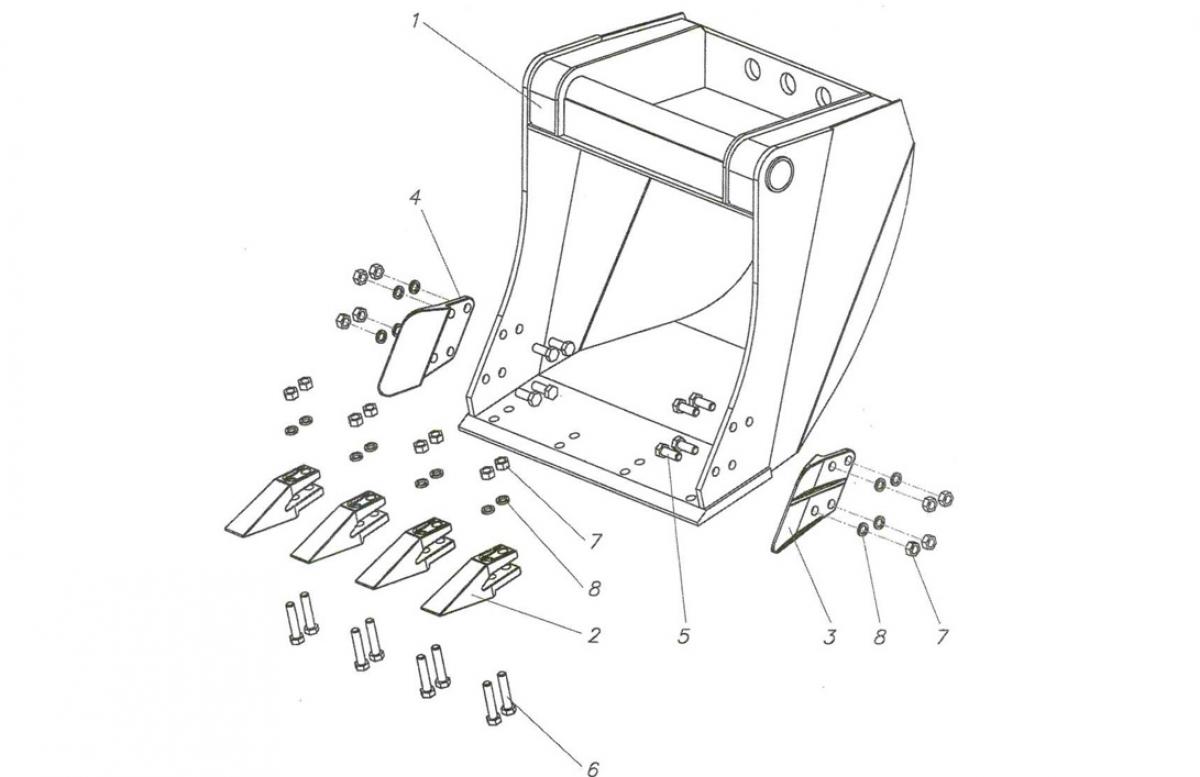

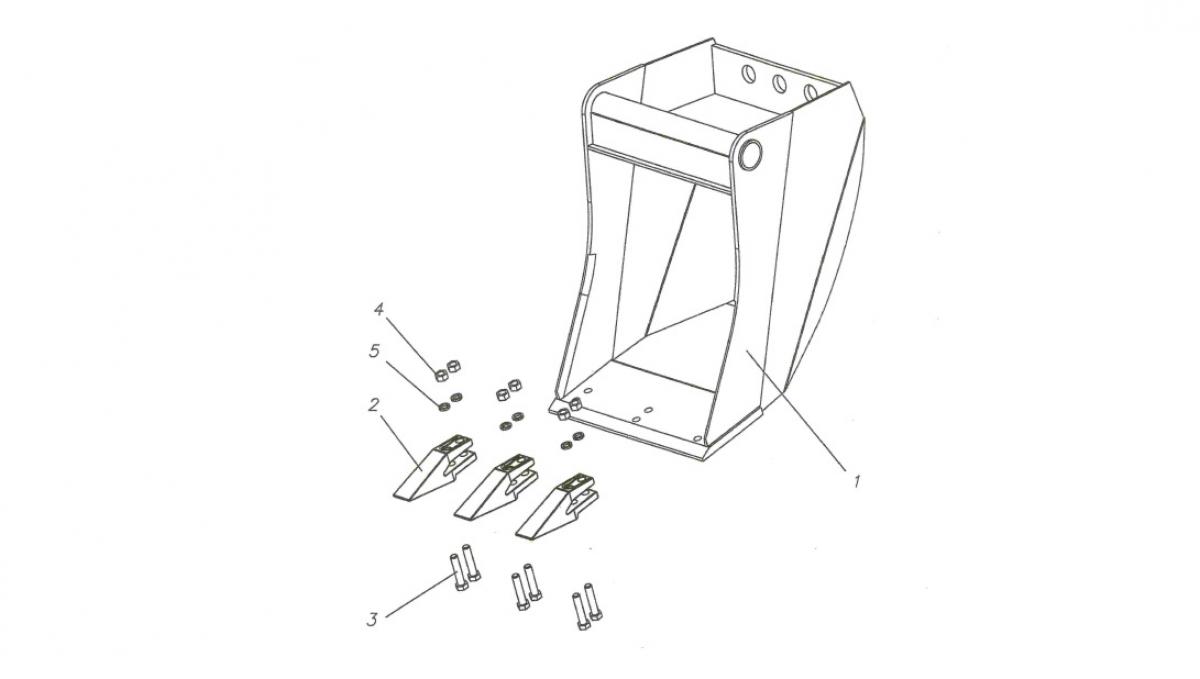

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-4005100

Ковш

1

2

EW25M1-4005001

Зуб

4

3

EW25M1-4005002

Зуб боковой

1

4

EW25M1-4005002-01

Зуб боковой

1

5

Болт M24-6gx65.109.40X.019 ГОСТ 7798-70

8

6

BoHTM24-6gxll0.109.40X.019 ГОСТ 7798-70

8

7

Гайка М24-6Н.Ю.40Х.019 ГОСТ 15521-70

16

8

Шайба 24.65Г.019 ГОСТ 6402-70

16

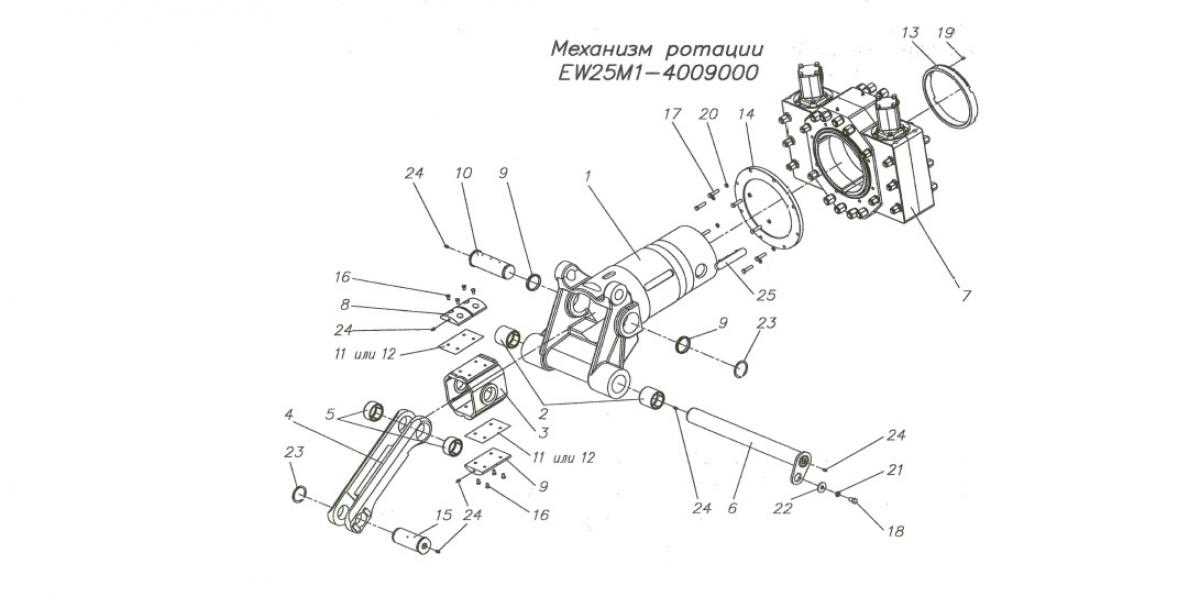

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-4009300

Головка поворотная

1

2

EW25M1-4002008

Втулка

2

Входит в головку поворотную

3

EW25M1-4009200

Ползун

1

4

EW25M1-4009220

Тяга

1

5

EW25M1-4009223

Втулка

2

6

EW25M1-4009270

Палец

1

7

EW25M1-40.09.400

Редуктор червячный

1

8

EW25M1-4009001

Накладка

2

Антифрикционный чугун;

EW25M1-4009001-01

2

Пластик

9

EW25M1-4009002

Кольцо

2

10

EW25M1-4009003

Палец

1

11

EW25M1-4009004

Прокладка регулировочная

8

12

EW25M1-4009004-01

Прокладка регулировочная

14

13

EW25M1-4009005

Гайка

1

1

14

EW25M1-4009006

Фланец

1

15

EW25M1-4009008

Палец

1

16

Болт M10xl,25-6gxl6.58.019 ГОСТ 7796-70

8

17

Болт M12-6gx50.58.019 ГОСТ 7796-70

8

18

Болт M16xl,5-6gx25.58.019 ГОСТ 7796-70

1

19

Винт AM6-6gx 16.109.40Х.019

1

S 20

Шайба 12.65Г.019 ГОСТ 6402-70

8

21

Шайба 16.65Г.019 ГОСТ 6402-70

1

22

Шайба 16.01.019 ГОСТ 6958-78

1

23

Кольцо В70 ГОСТ 13940-86

2

24

Масленка 1.2.Ц6 ГОСТ 19853-74

6

25J

Шпонка 32x18x180 ГОСТ 23360-78

3

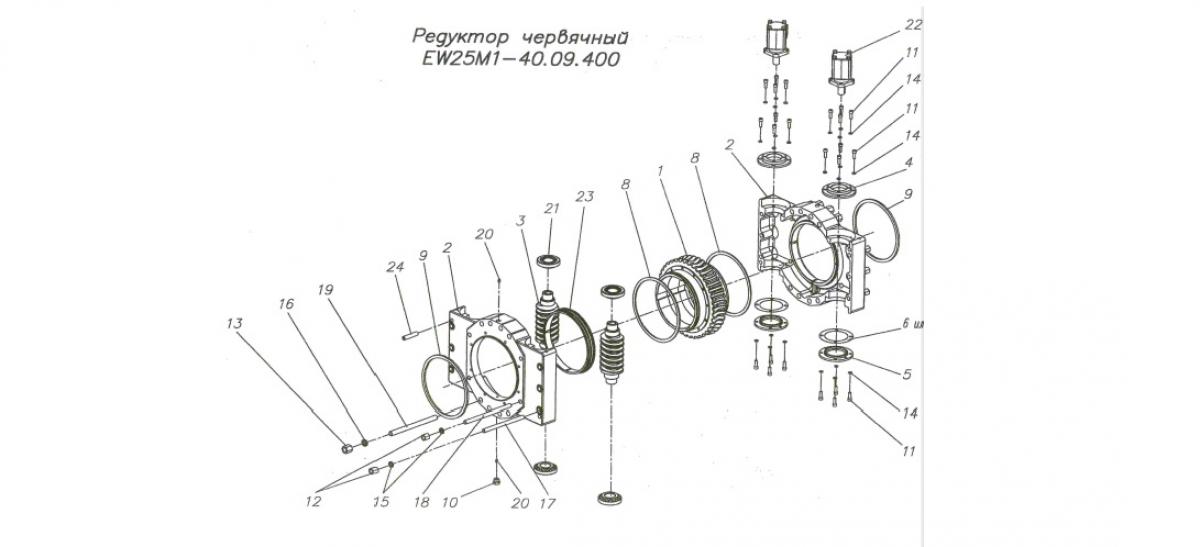

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25Ml~40.09.430

Колесо червячное

1

2

EW25M 1-40.02.450

Корпус редуктора

1

Из двух частей

3

EW25M1-40.09.401

Червяк

2

4

EW25M1-40.09.402

Крышка

2

.5

EW25M 1-40.09.403

Крышка

2

6

EW25M1-40.09.404

Прокладка регулировочная

6

Наиб. кол.

7

EW25M1-40.09.404-01

Прокладка регулировочная

14

Наиб. кол.

8

EW25M1-40.09.405

Кольцо

2

9

EW25M 1-40.09.406

Манжета

2

10

EW25M1-40.09.407

Пробка

2

11

Винт M12-6gx35.58.019 ГОСТ 11738-84

24

12

Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 15525-70

20

13

Гайка M24x2-6H.12.40X.019 ГОСТ 15525-70

16

14

Шайба 12.65Г.019 ГОСТ 6402-70

24

15

Шайба 20Т.65Г.019 ГОСТ 6402-70

20

16

Шайба 24Т.65Г.019 ГОСТ 6402-70

16

17

Шпилька М20* 1,5-6g*280.109.40Х.019

ГОСТ 22042-76

6

18

Шпилька М20х 1,5-6g*320.109.40Х.019

ГОСТ 22042-76

4

19

Шпилька M24x2-6gx330.109.40Х.019

ГОСТ 22042-76

8

20

Масленка 1.2.Ц6 ГОСТ 19853-74

4

21

Подшипник 7311А ГОСТ 27365-87

4

22

Мотор гидравлический планетарный

13 0Р80-СВ 32

2

Hiflex

23

EW25M1-40.02.452

Втулка

2

Входит в корпус редуктора

24

Штифт 2.20х 100 ГОСТ 9464-79

2

Входит в корпус редуктора

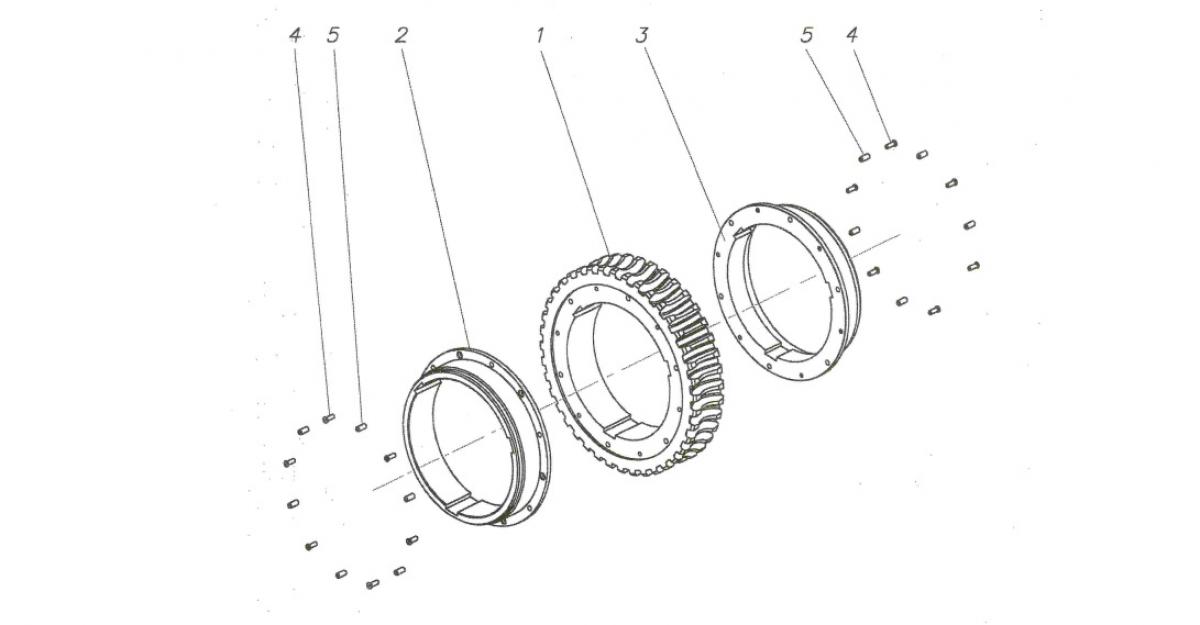

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-40.09.431

Колесо

1

2

EW25M 1-40.09.432

Втулка

1

3

EW25M 1-40.09.432-01

Втулка

1

4

BHHTM8-6gx25.58.019 ГОСТ 17475-80

12

5

Штифт2.10х25.20Х.хим.окс. ГОСТ 12207-79

12

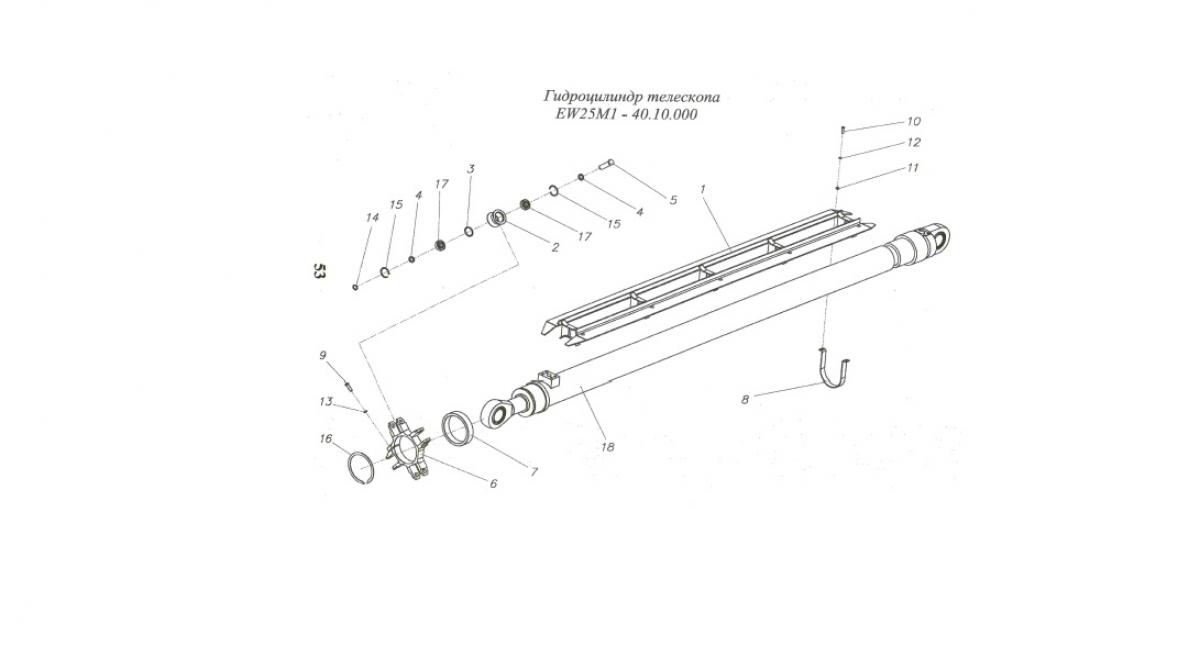

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-40.10.100

Ложемент

1

2

EW25M1-40.10.001

Ролик

4

3

EW25M1-40.10.002

Кольцо

4

4

EW25M1-40.10.003

Кольцо

8

5

EW25M1-40.10.004

Ось

4

6

EW25M1-40.10.005

Обойма

1

7

EW25M1-40.10.006

Втулка

1

8

EW25M1-40.10.007

Хомут

5

9

Болт M10-7gx35.58.019 ГОСТ 7796-70

2

10

BHHTM8-7gx30.58.019 ГОСТ 17475-80

10

11

Гайка М8-6Н.8.019 ГОСТ 5915-70

10

12

Шайба 8.65Г.019 ГОСТ 6402-70

10

13

Шайба 10.65Г.019 ГОСТ 6402-70

2

14

Кольцо А20 ГОСТ 13940-86

4

15

Кольцо А47 ГОСТ 13941-86

8

16

Кольцо А135 ГОСТ 13942-86

1

17

Подшипник 180204С9 ГОСТ 8882-75

8

18

Гидроцилиндр РСН 100/ 70/ 4150

1

Словакия

Поз.

Обозначение

Наименование

Кол.

Примечание

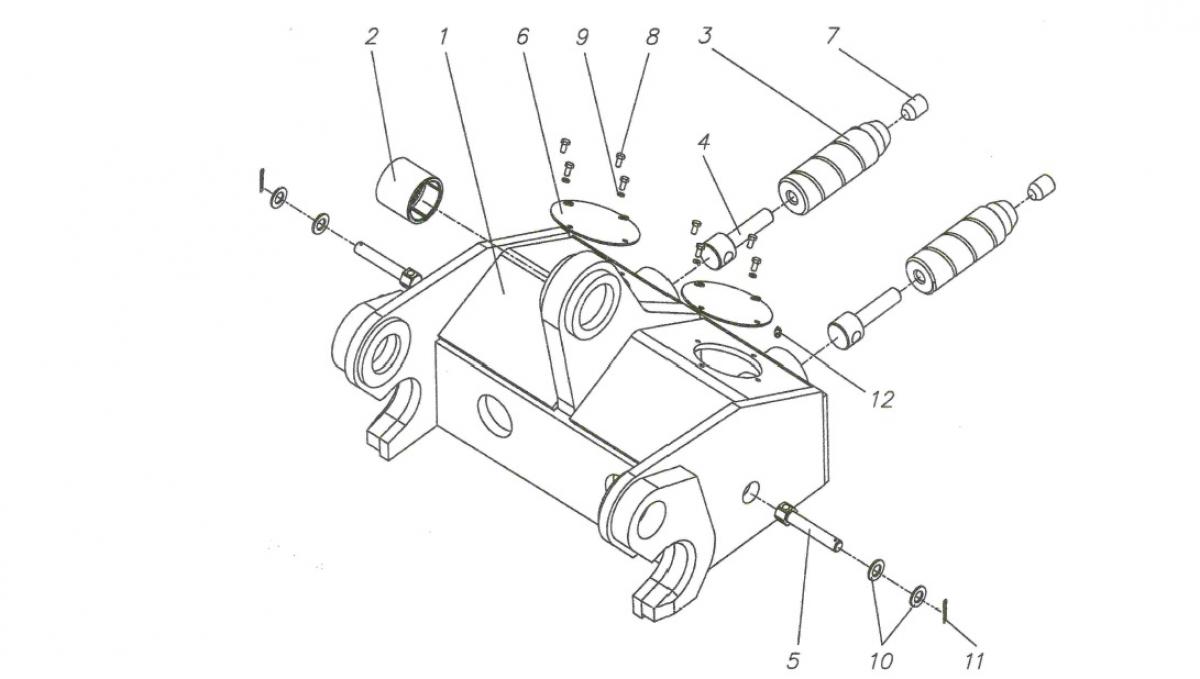

1

EW25M1-4012050

Корпус

1

2

EW25M1-4002008

Втулка

1

3

EW25M1 -4012001

Палец

2

4

EW25M1-4012002

Винт

2

5

EW25M1-4012003

Штифт

2

6

EW25M1-4012005

Крышка

2

7

EW25M1-4012006

Заглушка

2

8

Болт M8-6gx 16.58.019 ГОСТ 7796-70

8

9

Шайба 8.65Г.019 ГОСТ 6402-70

8

10

Шайба 20.02.019 ГОСТ 11371-78

4

11

Шплинт 4x40.019 ГОСТ 397-79

2

12

Масленка 1.2.Ц6 ГОСТ 19853-74

2

13

EW25M1-4012007

Ключ

1

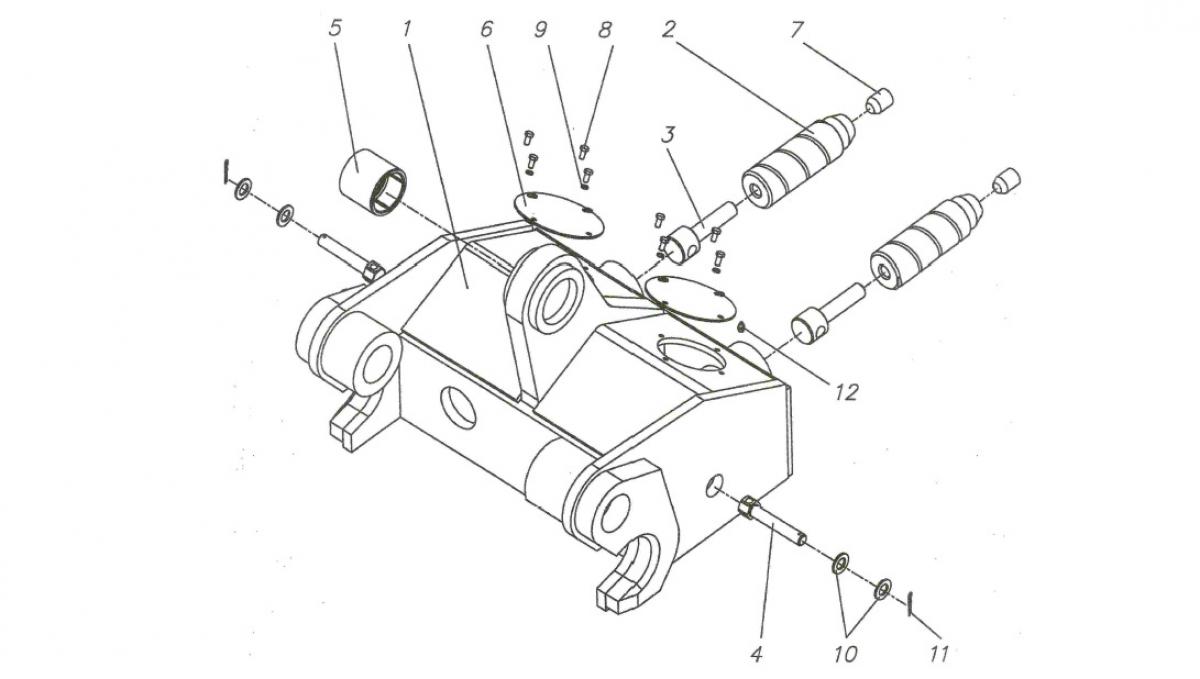

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1 -4012020

Корпус

1

2

EW25M1-4012001

Палец

2

3

EW25M1-4012002

Винт

2

4

EW25M1-4012003

Штифт

2

5

EW25M1-4012004

Втулка

1

6

EW25M1-4012005

Крышка

2

7

EW25M1-4012006

Заглушка

2

8

Болт M8-6gx 16.58.019 ГОСТ 7796-70

8

9

Шайба 8.65Г.019 ГОСТ 6402-70

8

10

Шайба 20.02.019 ГОСТ 11371-78

4

11

Шплинт 4x40.019 ГОСТ 397-79

2

12

Масленка 1.2.Ц6 ГОСТ 19853-74

2

13

EW25M1-4012007

Ключ

1

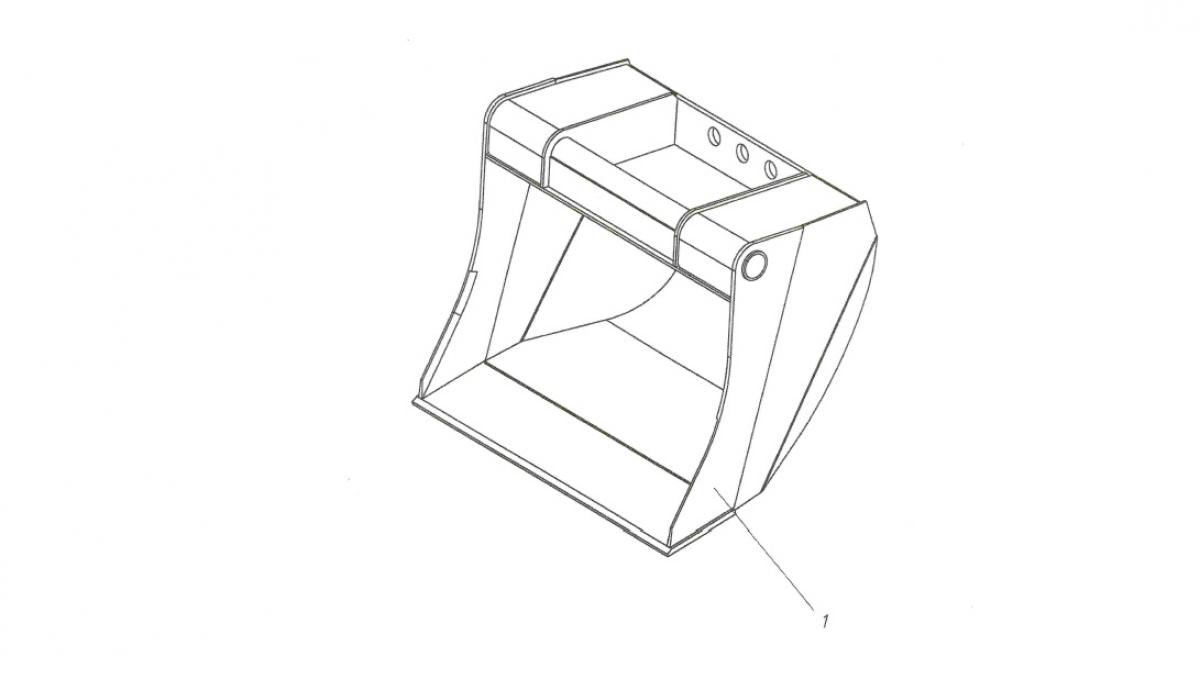

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-4015000

Ковш

1

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-4016100

Ковш

1

2

EW25M1-4005001

Зуб

3

3

Болт M24-6gxl 10.109.40Х.019 ГОСТ 7798-70

6

4

Гайка M24~6H.10.40X.019 ГОСТ 15521-70

6

5

Шайба 24.65Г.019 ГОСТ 6402-70

6
