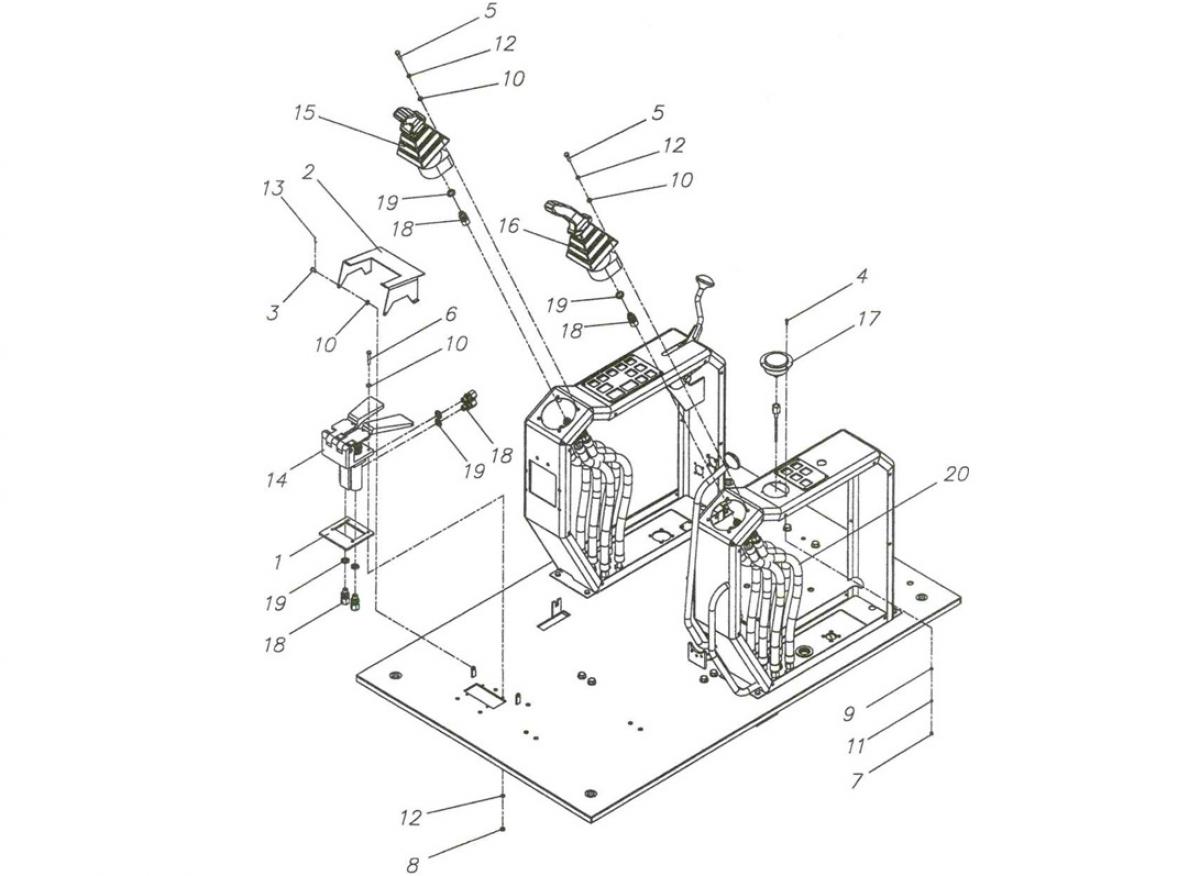

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-87.04.005

Проставка

1

2

EW25M1-87.04.006

Кожух

1

3

EW25M1-87.04.007

Ось

2

4

Винт A2M4-6g* 12.58.019 ГОСТ 17474-80

3

5

Болт M6-6gx20.58.019 ГОСТ 7796-70

8

6

Болт M6-6gx35.58.019 ГОСТ 7796-70

4

7

Гайка М4-6Н.8.019 ГОСТ 5915-70

8

Гайка М6-6Н.8.019 ГОСТ 5915-70

4

9

Шайба 4.01.019 ГОСТ 11371-78

3

10

Шайба 6.01.019 ГОСТ 11371-78

14

11

Шайба 4.65Г.019 ГОСТ 6402-70

3

12

Шайба 6.65Г.019 ГОСТ 6402-70

12

13

Шплинт 1,6x12.019 ГОСТ 397-79

2

14

Сервоклапан гидравлический

SV40-B/001CX2

1

15

Блок управления 4ТН6ЕХХ-1ХТТ2301

1

16

Блок управления 4ТН6ЕХХ-1ХТТ4301

1

17

Манометр 12TG-63-60

1

18

Штуцер в сборе 24-BL-10R

16

19

Шайба уплотнительная 08-US1TR-04

16

20

Шланг 09-122T-06SS, К=500 мм

(1 наконеч. 500940-04-06 2 наконец. 500940-04-06)

12

РВД№ 10.3

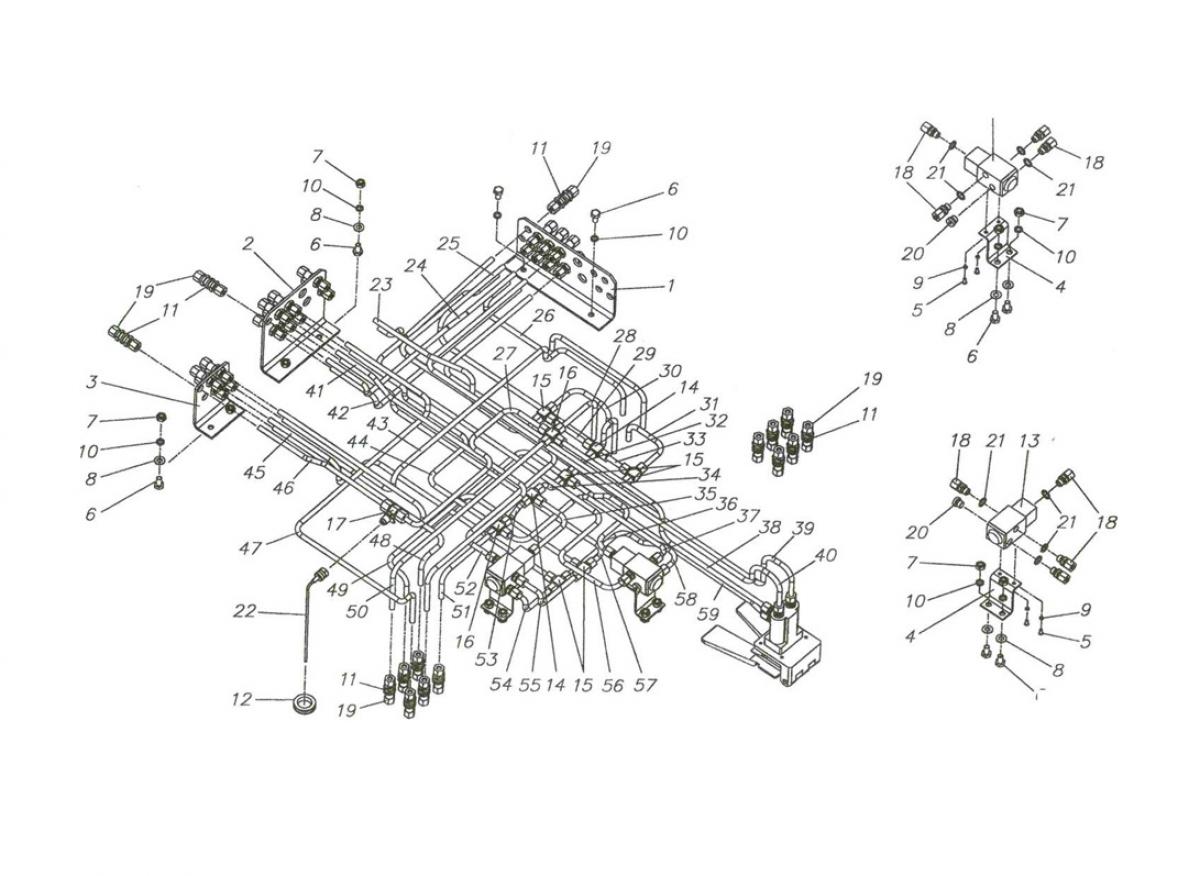

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-87.04.008

Кронштейн

1

2

EW25M1-87.04.009

Кронштейн

1

3

EW25M 1-87.04.010

Кронштейн

1

4

EW25M 1-87.04.011

Кронштейн

2

5

Винт A2M5-6gx 12.58.019

ГОСТ 17473-80

4

6

Болт M10-6gx20.58.019 ГОСТ 7796-70

10

7

Гайка М10-6Н.8.019 ГОСТ 5915-70

8

8

Шайба 10.01.019 ГОСТ 11371-78

8

9

Шайба 5.65Г.019 ГОСТ 6402-70

4

10

Шайба 10.65Г.019 ГОСТ 6402-70

10

11

Шайба 16.65Г.019 ГОСТ 6402-70

33

12

4370-3506328

Втулка

1

13

Гидрораспределитель РГГ6/ЗТ

2

14

Вентиль переменного направления

24-WVL-10

2

15

Тройник 24-TL-10

5

16

Четырехсторонник 24-KL-10

2

17

Переходник для включения манометра

24-204110

1

18

Штуцер в сборе 24-BL-10M

8

19

Штуцер удлиненный 24-RL-10

33

20

Пробка 24-HFM-14

'•>

X

21

Шайба медная 08-KUT-14

8

22

!

Шланг для проверки давления

24-508008

1

: ²³

Труба оцинкованная №1

28-STR-10xl D=10

1

24

Труба оцинкованная №2

28-STR-10xl D=10

1

25

Труба оцинкованная №3

28-STR-10xl D=10

1

26

Труба оцинкованная №4

28-STR-10xl D-10

1

27

Труба оцинкованная №5

28-STR-10xl D=10

1

28

Труба оцинкованная №6

28-STR-10xl D=10

1

29

Труба оцинкованная №7

28-STR-10xl D=10

1

30

Труба оцинкованная №8

28-STR-10xl D=10

1

31

Труба оцинкованная №9

28-STR-10xl D=10

1

32

Труба оцинкованная №10

28-STR-10xl D=10

1

33

Труба оцинкованная №11

28-STR-lOxl D=10

1

34

Труба оцинкованная №12

28-STR-10xl D=10

1

Поз.

Обозначение

Наименование

Кол.

Примечание

35

Труба оцинкованная №13

28-STR-lOxl D=10

1

36

Труба оцинкованная №14

28-STR-10xl D=10

1

37

Труба оцинкованная №15

28-STR-10xl D=10

1

38

Труба оцинкованная № 16 28-STR-10xl D=10

1

39

Труба оцинкованная №17

28-STR-10xl D=10

1

40

Труба оцинкованная № 18 28-STR-10xl D=10

1

41

Труба оцинкованная №19

28-STR-10xl D=10

1

42

Труба оцинкованная №20

28-STR-lOx] D=I0

1

43

Труба оцинкованная №21

28-STR-10x1 D=10

1

44

Труба оцинкованная №22

28-STR-10xl D=10

1

45

Труба оцинкованная №23

28-STR-10xl D=10

1

46

Труба оцинкованная №24

28-STR-lOxl D=10

1

47

Труба оцинкованная №25

28-STR-10xl D=10

1

48

Труба оцинкованная №26

28-STR-10xl D=10

1

49

Труба оцинкованная №27

28-STR-10xl D=10

1

50

Труба оцинкованная №28

28-STR-10xl D=10

1

51

Труба оцинкованная №29

28-STR-10xl D=10

1

52

Труба оцинкованная №30

28-STR-10xl D=10

1

53

Труба оцинкованная №31

28-STR-10xl D=10

1

54

Труба оцинкованная №32

28-STR-10xl D=10

1

55

Труба оцинкованная №33

28-STR-10xl D=T0

1

56

Труба оцинкованная №34

28-STR-10'xl D=10

1

57

Труба оцинкованная №35

28-STR-10xl D=10

1

58

Труба оцинкованная №36

28-STR-10xl D=10

1

59

Труба оцинкованная №37

28-STR-10xl D=10

1

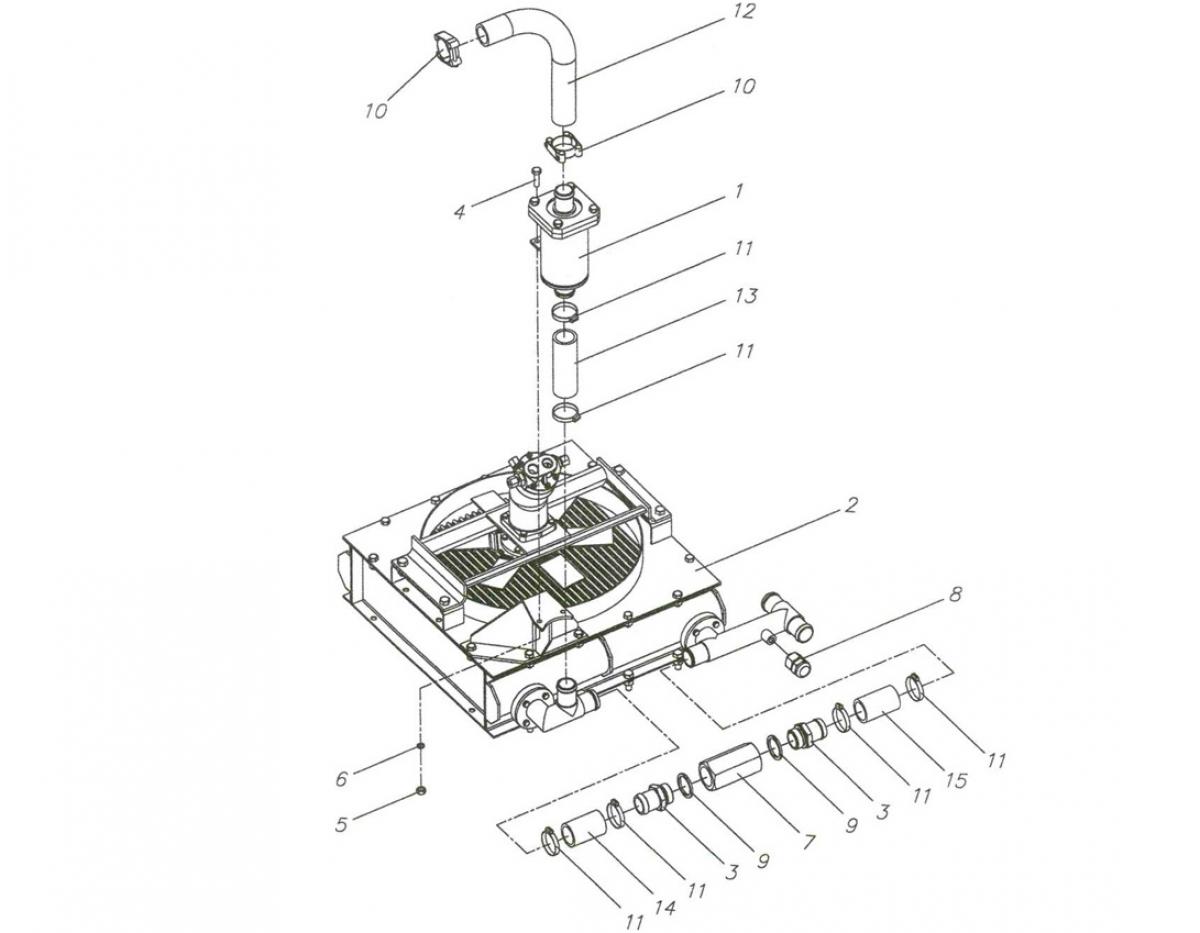

Поз.

Обозначение

Наименование

Кол.

Примечание

I

EW25M1-4121100

Фильтр магнитный

1

2

EW25M1-41.31.000

Теплообменник

1

3

EW-25M1.02.08.012

Штуцер

2

4

Болт M10-6gx35.58.019 ГОСТ 7796-70

2

5

Гайка М10-6Н.8.019 ГОСТ 5915-70

2

6

Шайба 10.65Г.019 ГОСТ 6402-70

2

7

Клапан предохранительный КОТ 25/3Т

1

8

Выключатель манометра 24-201066

1

9

Шайба медная 08-KUT-42

2

10

Хомут 03-202-050

2

11

Хомут 40x60

6

12

Шланг армированный

18-SG-040T, L=580 мм

1

13

Рукав 40x51,5-1,6

ГОСТ 10362-76, L=140 мм

1

14

Рукав 40x51,5-1,6

ГОСТ 10362-76, L=85 мм

1

15

Рукав 40x51,5-1,6

ГОСТ 10362-76, L=80 мм

1

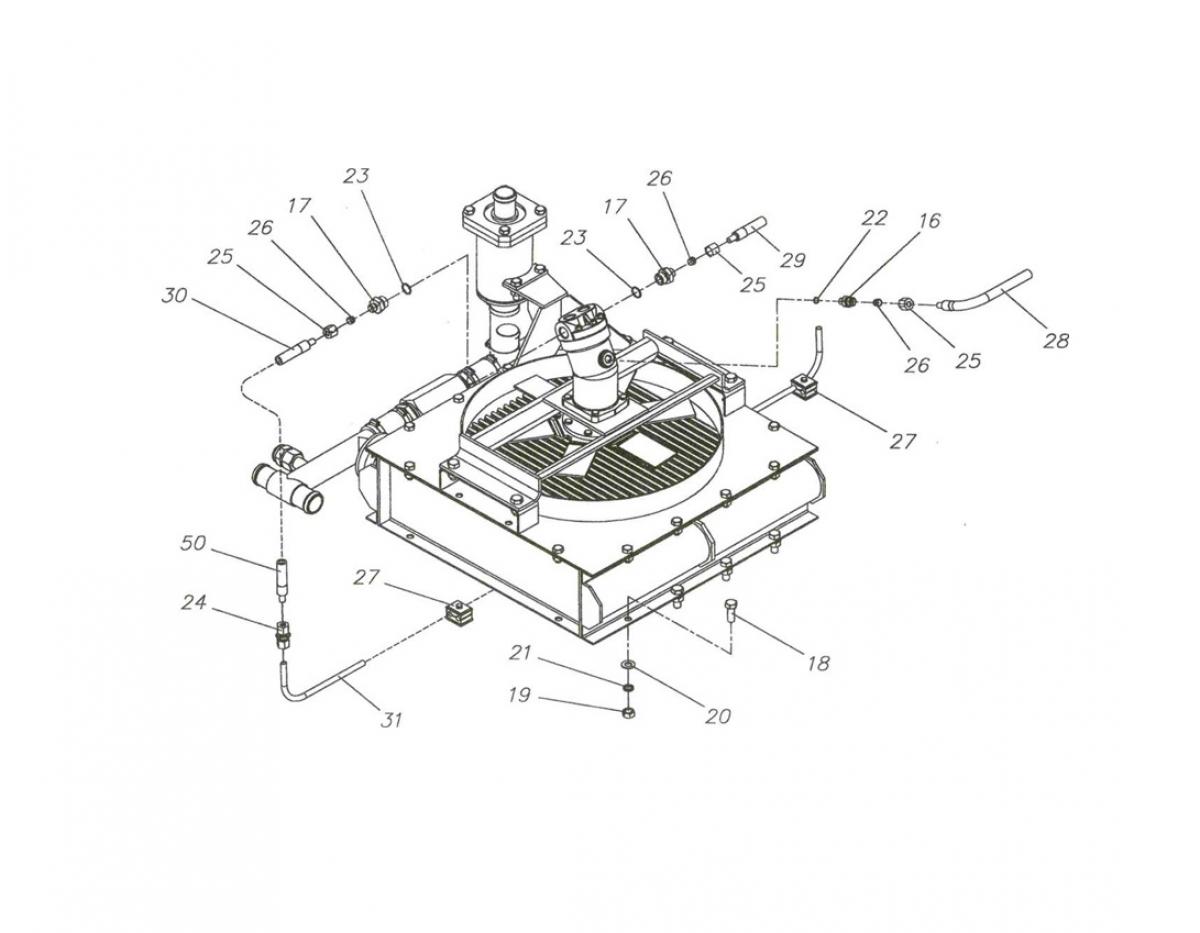

Поз.

Обозначение

Наименование

Кол.

Примечание

16

EW25M1-87.02.007

Штуцер

1

17

010813

Штуцер

2

18

Болт M12-6gx35.58.019 ГОСТ 7796-70

8

19

Гайка М12-6Н.8.019 ГОСТ 5915-70

8

20

Шайба 12.01.019 ГОСТ 11371-78

8

21

Шайба 12.65Г.019 ГОСТ 6402-70

8

22

Кольцо 009-012-19-2-3

ГОСТ 9833-73/ГОСТ 18829-73

1

23

Кольцо 018-022-25-2-3

ГОСТ 9833-73/ГОСТ 18829-73

2

24

Штуцер в сборе 24-DL-10

1

25

Гайка накидная 24-ML-10

3

26

Кольцо врезное 24-S-10

3

27

Прижим двойной 30-DS11/10

2

28

Шланг 09-122T-06SS, L=360 мм

(1 наконец. 500940-04-06 2 наконеч. 500940-04-06)

1

РВД№ 10.18

29

Шланг 09-122T-06SS, L=250 мм

(1 наконеч 500940-04-06 2 наконеч. 500940-04-06)

1

РВД№ 10.1

30

Шланг 09-122T-06SS, L=500 мм

(1 наконеч. 500940-04-06 2 наконеч. 500940-04-06)

1

РВД№ 10.3

31

Труба оцинкованная

28-STR-10xl D10, L=2100 мм

1

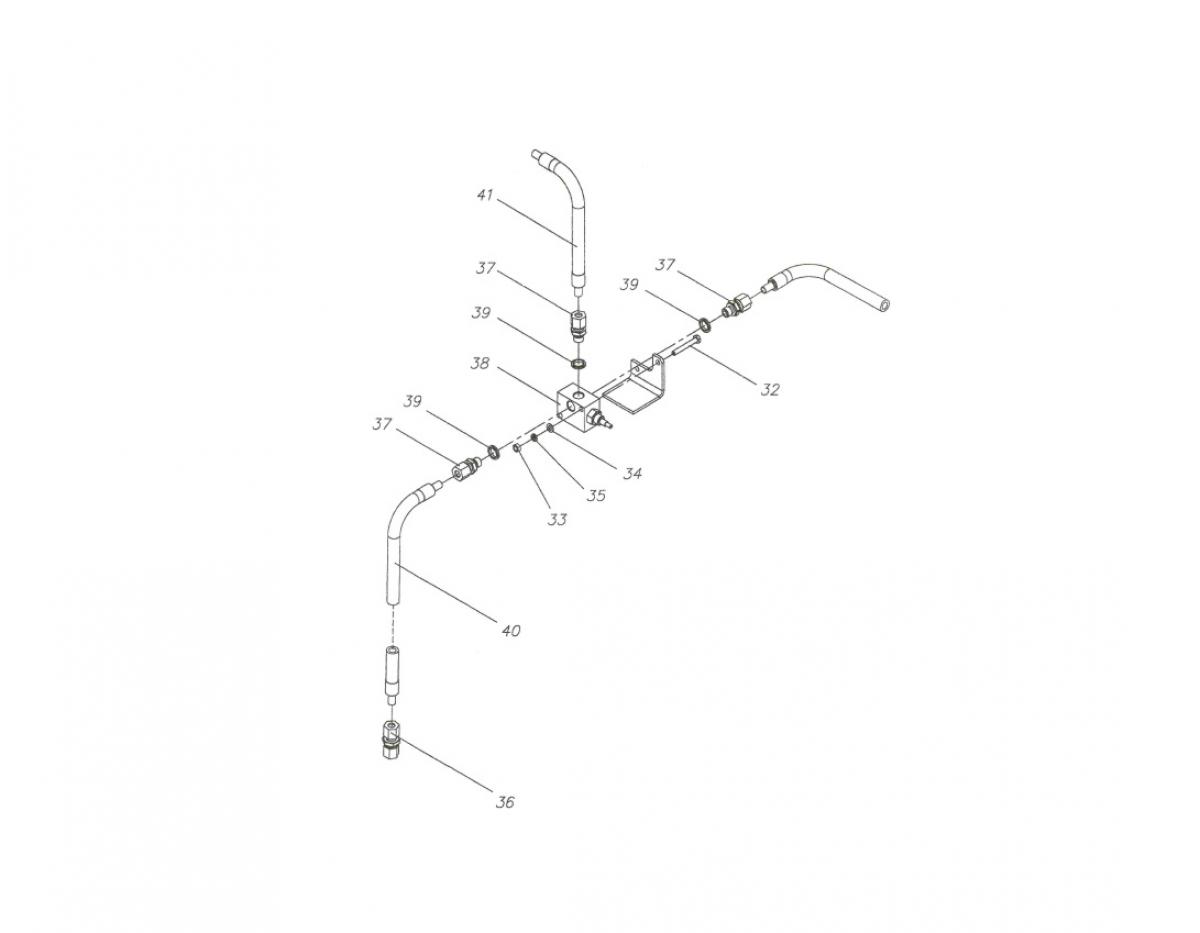

Поз.

Обозначение

Наименование

Кол.

Примечание

32

Болт M6-6gx45.58.019 ГОСТ 7798-70

2

33

Гайка М6-6Н.8.019 ГОСТ 5915-70

2

34

Шайба 6.01.019 ГОСТ 11371-78

2

35

Шайба 6.65Г.019 ГОСТ 6402-70

2

36

Штуцер в сборе 24-DL-10

1

37

Штуцер в сборе 24-BL-10R

3

38

Клапан отсечной 13-VMD 2001 АЗ

1

39

Шайба уплотнительная 08-USITR-04

3

40

Шланг 09-122T-06SS, L=500 мм

(1 наконеч. 500940-04-06 2 наконец. 500940-04-06)

1

РВД№ 10.3

41

Шланг 09-122T-06SS, L=360 мм

(1 наконец. 500940-04-06 2 наконеч. 500940-04-06)

1

РВД№ 10.2

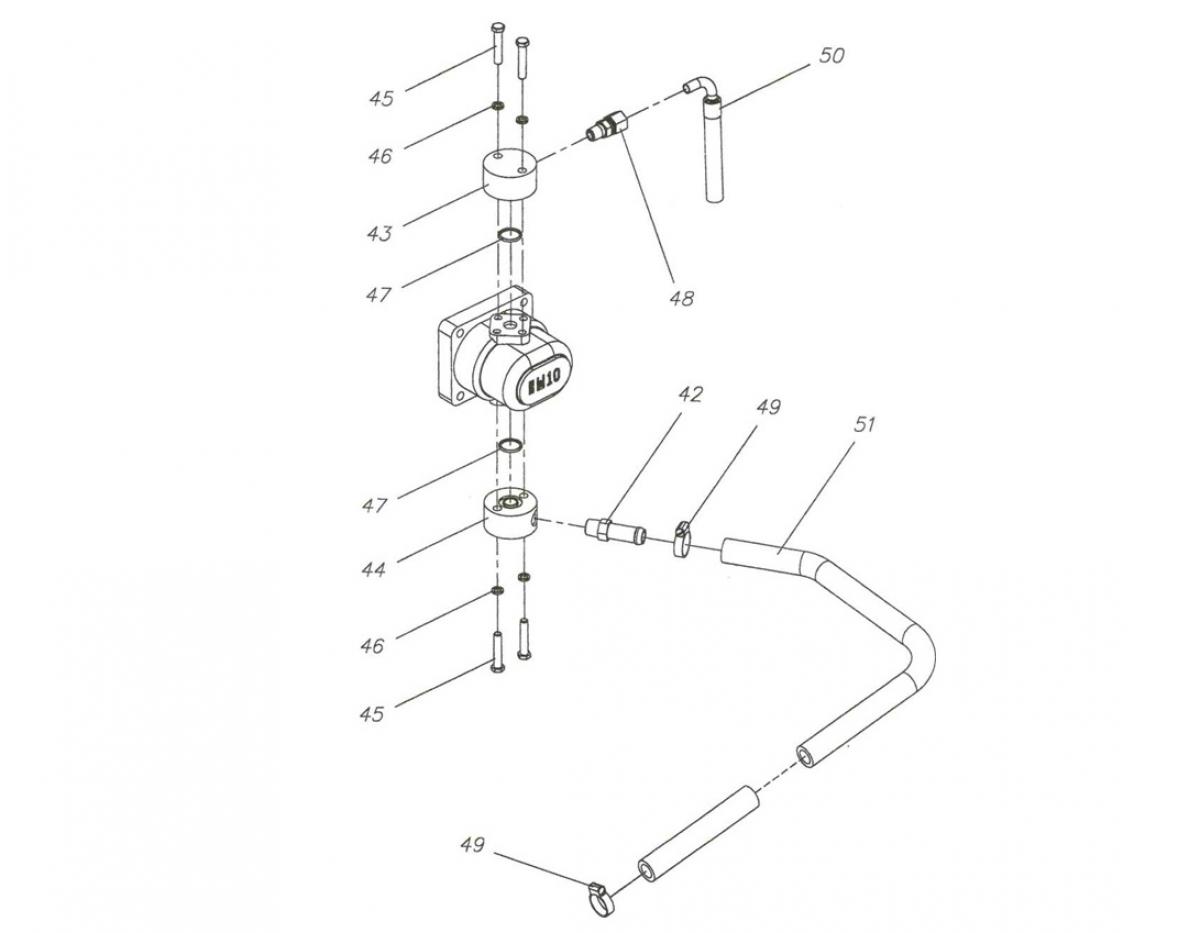

Поз.

Обозначение

Наименование

Кол.

Примечание

42

EW25M1-10.00.002

Ниппель

1

43

EW25M1-87.02.008

Фланец

1

44

EW25M1-87.02.009

Фланец

1

45

Болт M8-6gx40.58.019 ГОСТ 7796-70

4

46

Шайба 8.65Г.019 ГОСТ 6402-70

4

47

Кольцо 020-025-30-2-3

ГОСТ 9833-73/ГОСТ 18829-73

2

48

Штуцер в сборе 24-AL-10RK06

1

49

Хомут 19x28

2

50

Шланг 09-122T-06SS, L= 1600 мм

(1 наконеч. 500940-04-06 2 наконеч. 509400-04-06)

1

РВД№ 10.20

51

Рукав 16x25-1,6

ГОСТ 10362-76, L-1500 мм

1

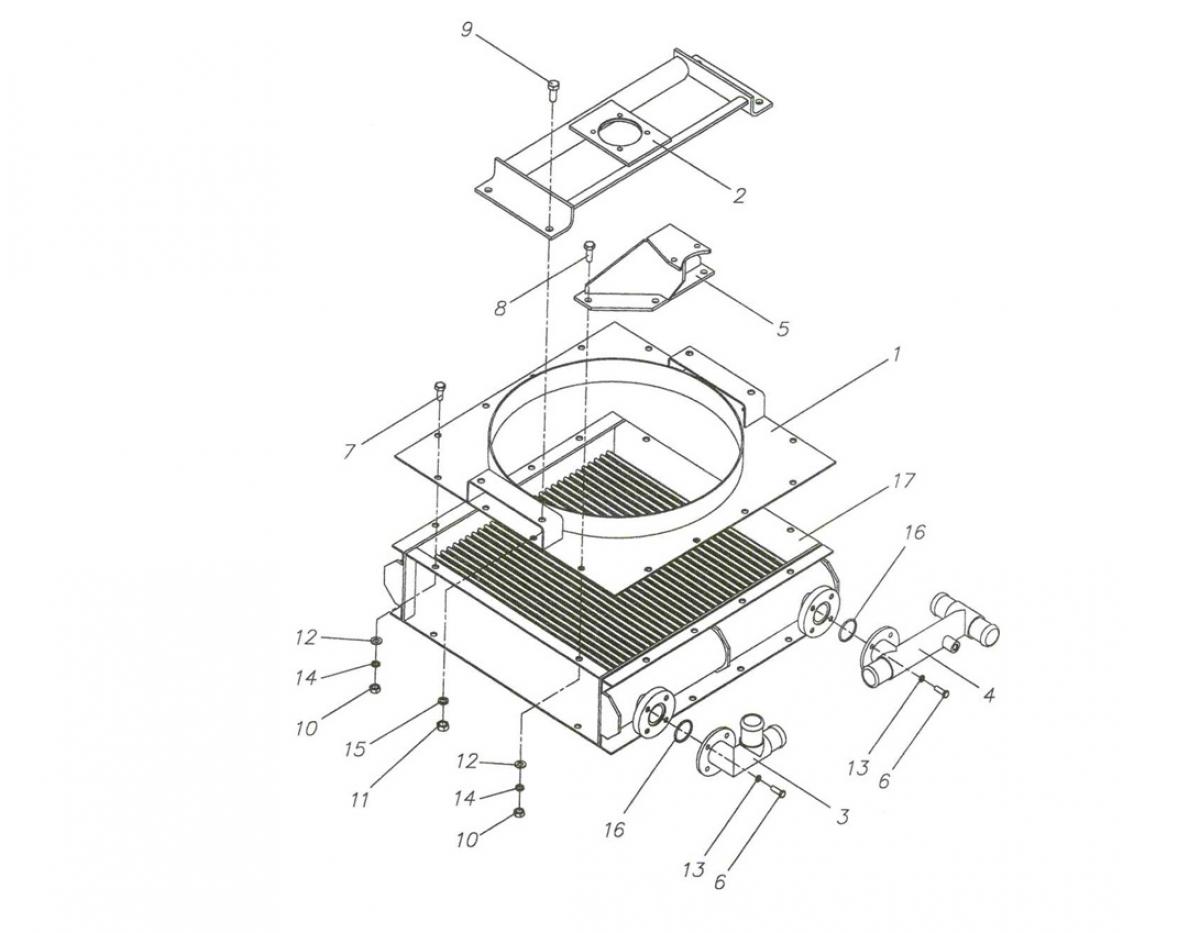

Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-41.31.010

Диффузор

1

2

EW25M1-41.31.020

Кронштейн

1

3

EW25M1-41.31.030

Трубопровод

1

4

EW25M1-41.31.040

Трубопровод

1

5

EW25M1-41.31.050

Кронштейн

1

6

Болт M8-6gx25.58.019 ГОСТ 7796-70

8

7

Болт M10-6gx25.58.019 ГОСТ 7796-70

9

8

Болт M10-6gx30.58.019 ГОСТ 7796-70

3

9

Болт M12-6gx30.58.019 ГОСТ 7796-70

4

10

Гайка М10-6Н.8.019 ГОСТ 5915-70

12

11

Гайка М12-6Н.8.019 ГОСТ 5915-70

4

12

Шайба 10.01.019 ГОСТ 11371-78

12

13

Шайба 8.65Г.019 ГОСТ 6402-70

8

14

Шайба 10.65Г.019 ГОСТ 6402-70

12

15

Шайба 12.65Г.019 ГОСТ 6402-70

4

16

Кольцо 039-045-36-2-3

ГОСТ 9833-73/ГОСТ 18829-73

2

17

Радиатор масляный CB01 -1911.00

1

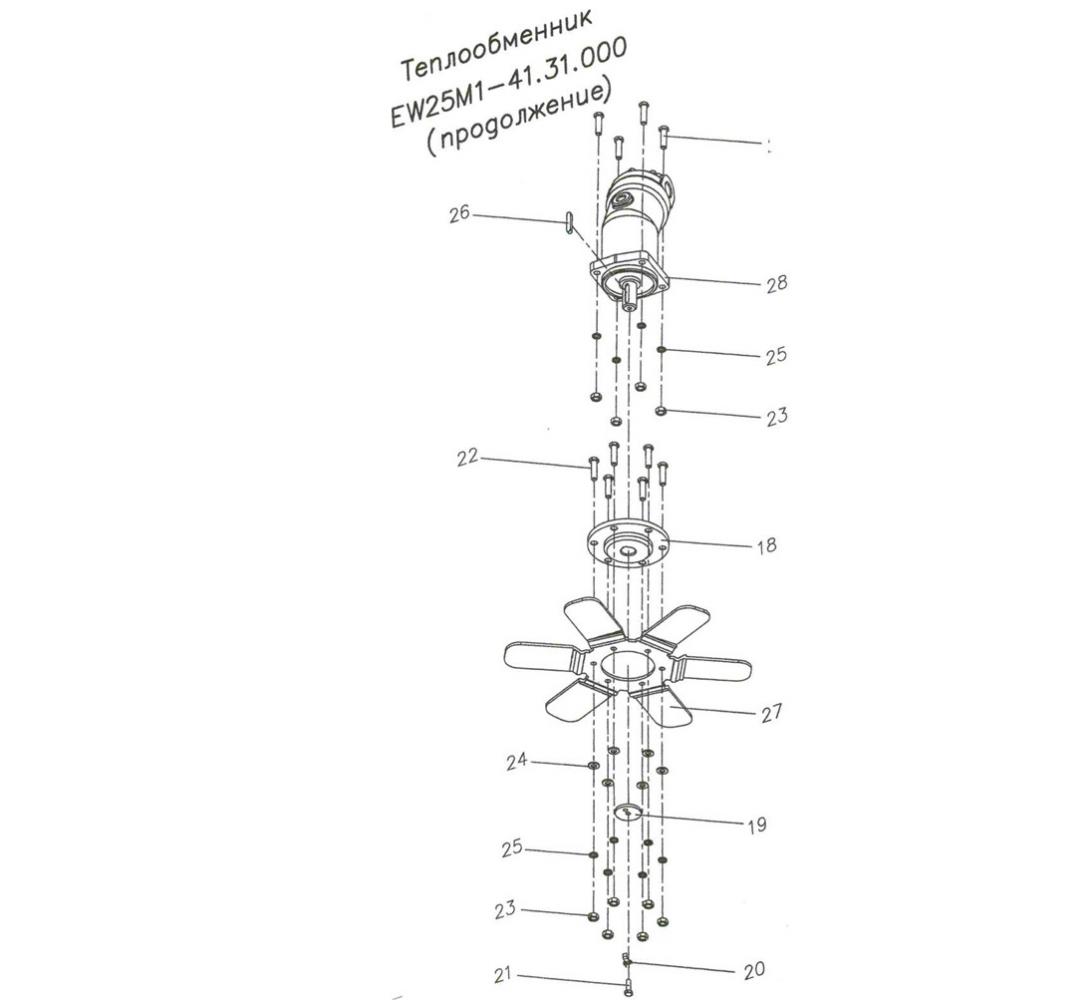

Поз.

Обозначение

Наименование

Кол.

Примечание

18

EW25M1-41.31.001

Фланец

1

19

EW25M1-41.31.002

Шайба

1

20

EW25M1-41.31.003

Шайба стопорная

1

21

Болт M6-6gx20.58.019 ГОСТ 7798-70

1

22

Болт M8-6gx35.58.019 ГОСТ 7796-70

10

23

Гайка М8-6Н.8.019 ГОСТ 5915-70

10

24

Шайба 8.01.019 ГОСТ 11371-78

6

25

Шайба 8.65Г.019 ГОСТ 6402-70

10

26

Шпонка 6x6x32 ГОСТ 23360-78

1

27

245-1308040

Крыльчатка

1

28

Гидромотор 210.12.11.00

1
